Точное измерение концентрации СОЖ в реальном времени требует контроля жидкости непосредственно в потоке или циркуляционном контуре станка. Для этого применяют inline-приборы, в том числе процессные рефрактометры: они непрерывно измеряют показатель преломления, который связывают с концентрацией конкретной эмульсии. Чтобы показания соответствовали фактическому составу СОЖ, прибор настраивают под используемую жидкость, а результат периодически проверяют лабораторно.
Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают датчик концентрации СОЖ или планируют автоматический контроль СОЖ на оборудовании. Разберем, как устроен онлайн-контроль, какие параметры учитывать при выборе прибора и как связать измерения с автоматическим дозированием.
Как организовать измерение концентрации СОЖ онлайн
При ручном измерении оператор берет пробу из бака и проверяет ее отдельно от процесса.
Такой контроль показывает состояние жидкости только в момент отбора и не позволяет непрерывно отслеживать изменения между проверками. Онлайн-контроль переносит измерение в технологическую линию или циркуляционный контур, поэтому данные поступают во время работы станка.
В системах прямого контроля в потоке используют процессные приборы, в том числе рефрактометры. Они измеряют показатель преломления жидкости, по которому определяют концентрацию эмульсии. Чтобы сопоставление было корректным, пересчет настраивают для конкретной СОЖ. Составы разных типов могут по-разному влиять на оптический сигнал, поэтому один универсальный коэффициент нельзя автоматически применять ко всем эмульсиям.
Онлайн-контроль помогает быстрее заметить изменение состава, связанное с разбавлением, испарением, уносом жидкости или ошибками дозирования. Но само по себе непрерывное показание не объясняет причину отклонения. Для более полной оценки состояния СОЖ производственные системы могут одновременно отслеживать pH, температуру, электропроводность и загрязнение.

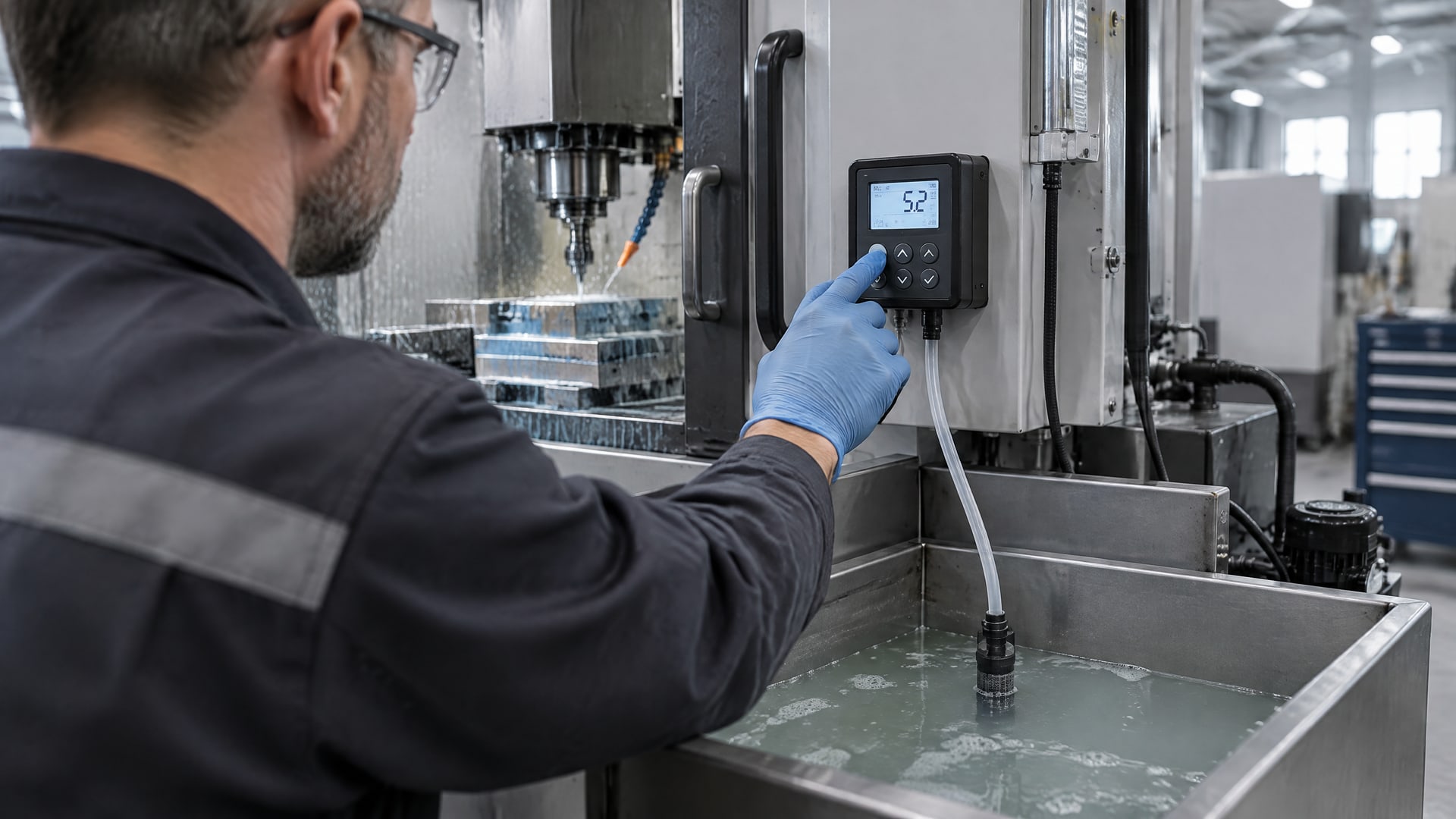

На действующем оборудовании важно оценить способ подключения измерительного прибора. Он может устанавливаться непосредственно в линию или подключаться к циркуляционному контуру. Второй вариант позволяет рассматривать внедрение без глубокой переделки трубопроводов, но конкретные требования зависят от конструкции установки и документации на прибор.
Онлайн-данные полезны не только для текущего наблюдения. Если система сохраняет показания и формирует уведомления, специалист может проследить динамику, сопоставить отклонения с работой станка и проверить, когда возникла проблема. Такой журнал также помогает разбирать нестабильность процесса, но не заменяет проверку качества СОЖ и корректности измерений.
Какой прибор для измерения концентрации СОЖ выбрать
При выборе прибора для измерения концентрации СОЖ сначала определяют, нужен ли постоянный контроль в потоке или периодическая проверка проб.
Для онлайн-мониторинга рассматривают процессный прибор, который устанавливают в технологическую линию либо подключают к циркуляционному контуру. Для обходных проверок подходят портативные средства измерения, однако они не дают непрерывных данных без участия оператора.
Важны не только тип прибора, но и его рабочие характеристики. В спецификации конкретного станочного анализатора указан диапазон измерения концентрации 0-30 %, разрешение 0,1 % и точность ±0,5 %. Эти параметры относятся к отдельному устройству, а не ко всем анализаторам. Их нужно сопоставить с рабочим диапазоном СОЖ и допустимыми отклонениями в конкретном процессе.
| Параметр прибора | Что проверить |
|---|---|
| Диапазон измерения | Покрывает ли он рабочую концентрацию применяемой СОЖ |
| Разрешение | Какой шаг отображения показаний указан в спецификации |
| Точность | Для какого диапазона и условий она заявлена |
| Способ установки | Предусмотрен монтаж в линии или подключение к циркуляционному контуру |
| Совместимость | Настраивается ли прибор под конкретный состав СОЖ |
| Регистрация данных | Можно ли сохранять показания и отслеживать их динамику |

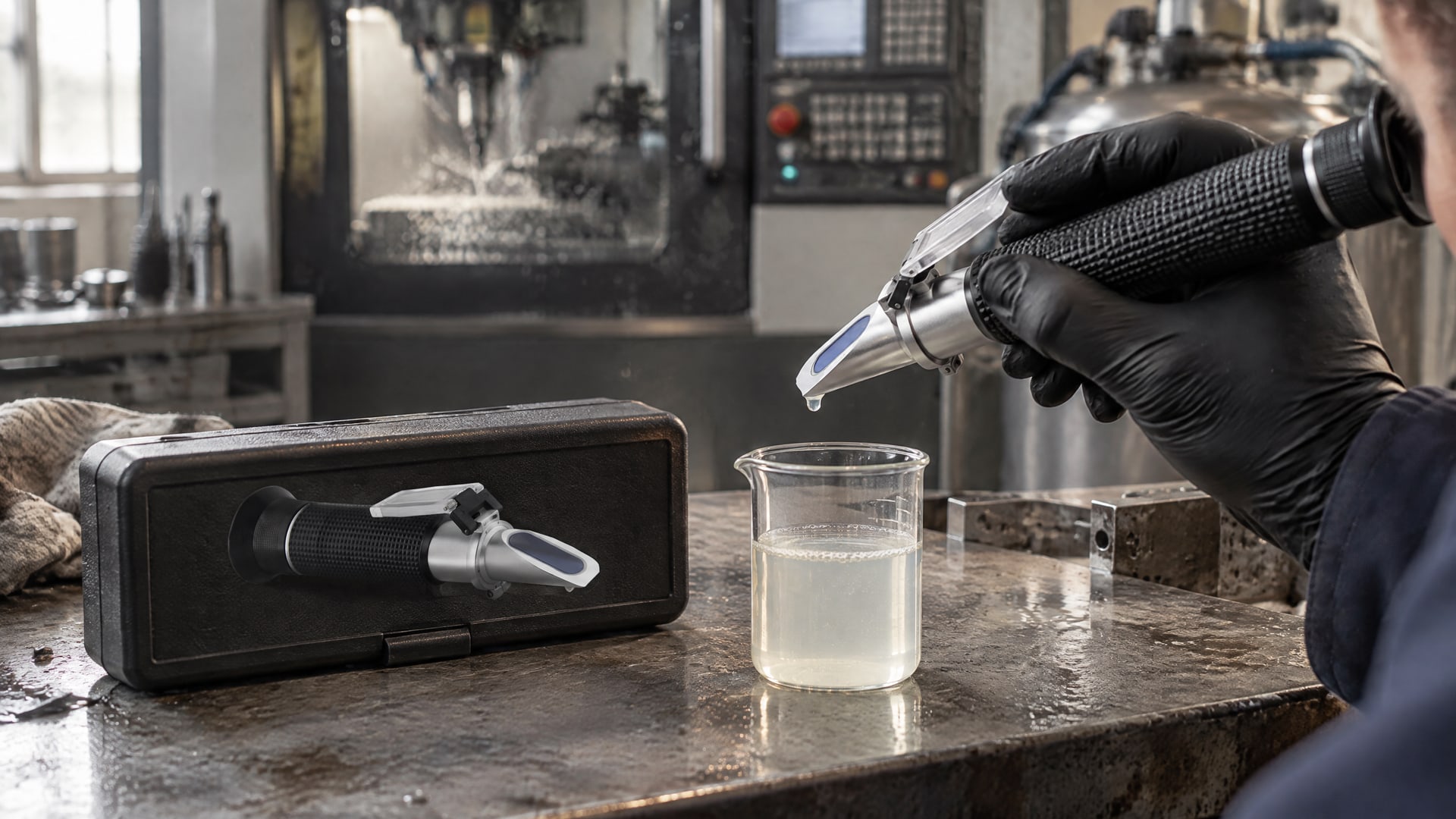

Для ручной проверки на станке может использоваться EFELE Рефрактометр для СОЖ (Brix 0-20%). Такой портативный прибор помогает контролировать пробу без подключения к постоянному контуру, когда инженеру нужно быстро сверить состояние жидкости. Шкала Brix не означает, что любое ее показание прямо равно концентрации СОЖ: пересчет необходимо привязать к конкретному составу. Для непрерывного онлайн-контроля портативная проверка не заменяет inline-измеритель.
При сравнении приборов не стоит выбирать устройство только по максимальному диапазону или числу отображаемых знаков. Важнее убедиться, что рабочая концентрация находится в подходящей части диапазона, а заявленная точность отвечает требованиям процесса. Если производитель прибора описывает совместимость с разными жидкостями, следует уточнить, как выполняется настройка под применяемую эмульсию.
Точность измерения СОЖ: настройка и проверка показаний
Точность измерения СОЖ зависит не только от паспортных параметров датчика.
Для рефрактометрического метода принципиальна связь между показателем преломления и концентрацией конкретной жидкости. Поэтому перед эксплуатацией нужно настроить пересчет для используемой СОЖ, а затем проверить, насколько показания совпадают с результатом контрольного анализа.
Значение ±0,5 % встречается в характеристиках конкретного станочного анализатора. Его нельзя переносить на любой датчик концентрации СОЖ или считать гарантией такого же результата на каждом станке. При оценке прибора нужно уточнять, к какому диапазону и условиям относится заявленная точность, а затем сопоставлять эти данные с рабочим режимом оборудования.
Практическая проверка включает несколько шагов:
Сверить модель СОЖ и настройки пересчета, указанные для измерительной системы.
Сравнить показания датчика с контрольным измерением пробы.
Проверить, сохраняется ли соответствие в рабочем диапазоне концентрации.
Повторять валидацию периодически и после изменения применяемой СОЖ или настроек системы.
Лабораторная проверка и inline-измерение решают разные задачи. Inline-прибор дает непрерывную картину процесса, а контроль пробы помогает проверить точность и корректность настройки. Поэтому доверять одному датчику без периодической верификации не следует. При расхождении результатов сначала проверяют применимость пересчета, состояние измерительной системы и способ отбора контрольной пробы.
Для надежной интерпретации данных важно не ограничиваться одним числом концентрации. Онлайн-системы могут дополнять его сведениями о pH, температуре, электропроводности и загрязнении. Это не делает каждый параметр показателем концентрации, но помогает оценивать состояние СОЖ в контексте процесса и замечать изменения, которые одно значение концентрации не объясняет.
Автоматический контроль СОЖ и дозирование
Автоматический контроль СОЖ объединяет измерение с реакцией системы на отклонение от заданного уровня.
В описанных промышленных решениях система непрерывно следит за концентрацией и уровнем жидкости в баке, а затем компенсирует отклонения добавлением воды или масла. Это сокращает задержку между изменением состава и корректирующим действием.
Перед автоматизацией необходимо определить, какие параметры измеряются и как система использует их для корректировки. Концентрацию нельзя рассматривать отдельно от состояния жидкости: производственные решения могут контролировать также pH, температуру, электропроводность и загрязнение. Поэтому инженер должен понимать, какие данные система использует для сигнализации, а какие - для управления дозированием.
Установка зависит от компоновки оборудования. Измеритель подключают к линии или циркуляционному контуру; при выборе проверяют требования к монтажу, обслуживанию и передаче данных. Если для системы предусмотрена цифровая регистрация, журнал позволяет сопоставлять показания концентрации с изменениями уровня и расхода. Уведомления помогают быстрее обратить внимание на отклонение, но сами по себе не подтверждают, что причина установлена правильно.
Автоматическое дозирование не отменяет настройки и проверки измерительного канала. Если пересчет рефрактометрического сигнала не соответствует применяемой СОЖ, система может неверно интерпретировать показания и корректировать состав не так, как требуется процессу. Поэтому до перехода к автоматической подаче важно проверить соответствие датчика жидкости и сопоставить измерения с контрольной пробой.
Для инженера полезно заранее определить порядок действий при отклонениях: кто проверяет сигнал, как подтверждается фактическая концентрация и при каких условиях разрешается корректировка. Такая схема связывает онлайн-контроль с обслуживанием станка, а не оставляет измерения отдельным цифровым показателем. Закупщику при сравнении решений стоит запросить сведения о настройке под конкретную СОЖ, точности, регистрации данных и способе подключения.
Какие параметры контролировать вместе с концентрацией
Концентрация показывает долю компонентов в СОЖ, но одного этого параметра может быть недостаточно для оценки состояния жидкости.

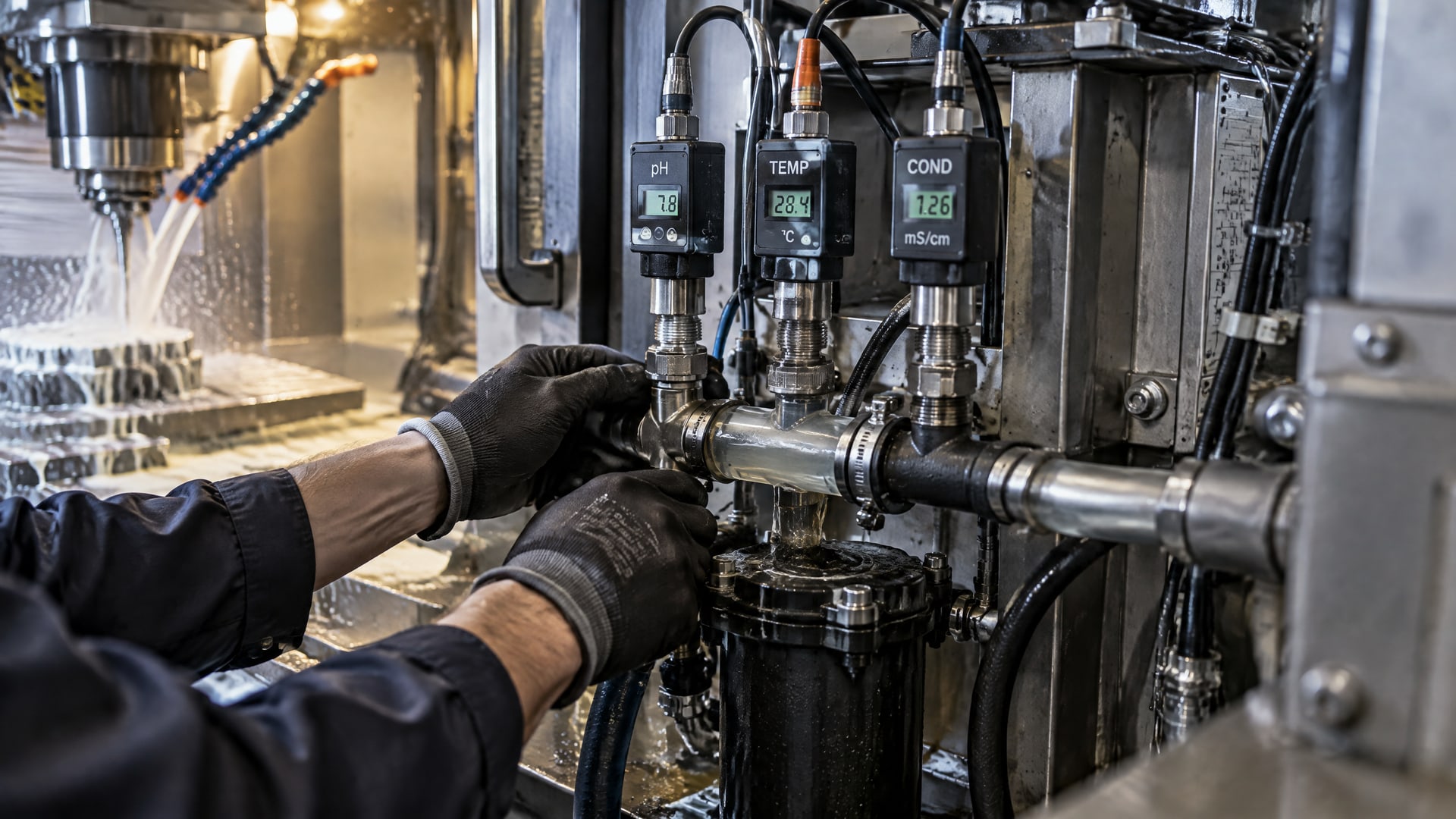

В промышленных системах вместе с ней могут контролировать pH, температуру, электропроводность и загрязнение; некоторые решения также отслеживают ORP. Состав измеряемых параметров зависит от конкретного оборудования и задач процесса.
Дополнительные показатели помогают увидеть изменения, которые не объясняются концентрацией. Например, стабильное значение концентрации само по себе не подтверждает, что остальные характеристики жидкости также остаются в требуемом состоянии. Поэтому данные нужно рассматривать вместе и сопоставлять с установленными для процесса требованиями, а не делать вывод только по одному числу.
При настройке мониторинга определяют, какие показатели нужны именно на этом участке и как на них реагировать. Система, показывающая много параметров, не обязательно будет полезнее той, что измеряет меньше: важны достоверность данных, соответствие применяемой СОЖ и понятный порядок действий при отклонениях. Инженеру стоит проверить, сохраняются ли измерения и можно ли увидеть их динамику.
Единого стандарта ISO или ГОСТ именно на датчик концентрации СОЖ в рассмотренных материалах не указано. Поэтому при выборе ориентируются на техническую документацию прибора, его заявленные характеристики, применимость к конкретной жидкости и процедуру проверки результатов. Если в документации системы упоминается отдельный отраслевой документ, его требования не следует автоматически считать российским ГОСТ или международным ISO.
Часто задаваемые вопросы
Как работает датчик концентрации СОЖ в потоке?
Inline-прибор устанавливают в технологическую линию или циркуляционный контур. Процессный рефрактометр непрерывно измеряет показатель преломления, который связывают с концентрацией конкретной эмульсии. Для корректных данных прибор настраивают под применяемую СОЖ, а показания периодически проверяют по контрольной пробе.
Какой точности можно ожидать от измерения концентрации СОЖ?
В характеристиках одного станочного анализатора указана точность ±0,5 %, диапазон измерения 0-30 % и разрешение 0,1 %. Это пример параметров конкретного устройства, а не общее значение для всех приборов. Фактическую пригодность оценивают по спецификации и проверяют на используемой СОЖ.
Можно ли контролировать концентрацию СОЖ без лабораторной проверки?
Онлайн-датчик подходит для оперативного наблюдения, но не отменяет периодическую верификацию. Контрольная проба помогает проверить точность измерений и настройку пересчета для конкретной жидкости. Если показания прибора и контрольного анализа расходятся, сначала проверяют совместимость настройки с применяемой СОЖ.
Подходит ли один рефрактометр для разных СОЖ?
Не обязательно. Разные составы могут по-разному влиять на показатель преломления, поэтому пересчет сигнала на концентрацию проверяют для конкретной жидкости. При смене СОЖ инженер сверяется с документацией прибора и подтверждает корректность показаний контрольным измерением.
Заключение
Точное измерение концентрации СОЖ в реальном времени обеспечивают inline-приборы, настроенные под конкретную эмульсию. При выборе сравнивают диапазон, разрешение, точность, способ установки и возможности регистрации данных. Для полной оценки процесса концентрацию рассматривают вместе с дополнительными параметрами, а показания датчика периодически подтверждают проверкой контрольной пробы.
Следующий шаг - определить рабочий диапазон СОЖ на станке, запросить техническую документацию на подходящие приборы и проверить возможность настройки под применяемую жидкость. Перед включением автоматического дозирования нужно сопоставить показания системы с контрольным измерением и установить порядок действий при отклонениях.
