Измерение коэффициента трения на трибометре с пин-диск схемой проводят, прижимая неподвижный пин или шарик к вращающемуся диску и непрерывно регистрируя силу трения. Коэффициент рассчитывают как отношение этой силы к нормальной нагрузке. Интенсивность изнашивания оценивают отдельно: по потере объема или массы материала либо по глубине дорожки износа. Одного низкого коэффициента трения недостаточно, чтобы судить об износостойкости пары.
Методика триботехнических испытаний полезна инженерам и техническим специалистам, которые сравнивают материалы, покрытия или смазанные и сухие режимы. В статье разобраны параметры испытания, порядок регистрации данных и подходы к оценке износа. Эти рекомендации также помогут закупщикам оценить, насколько корректно сопоставлены результаты лабораторных испытаний.
Как устроено измерение коэффициента трения на трибометре пин-диск

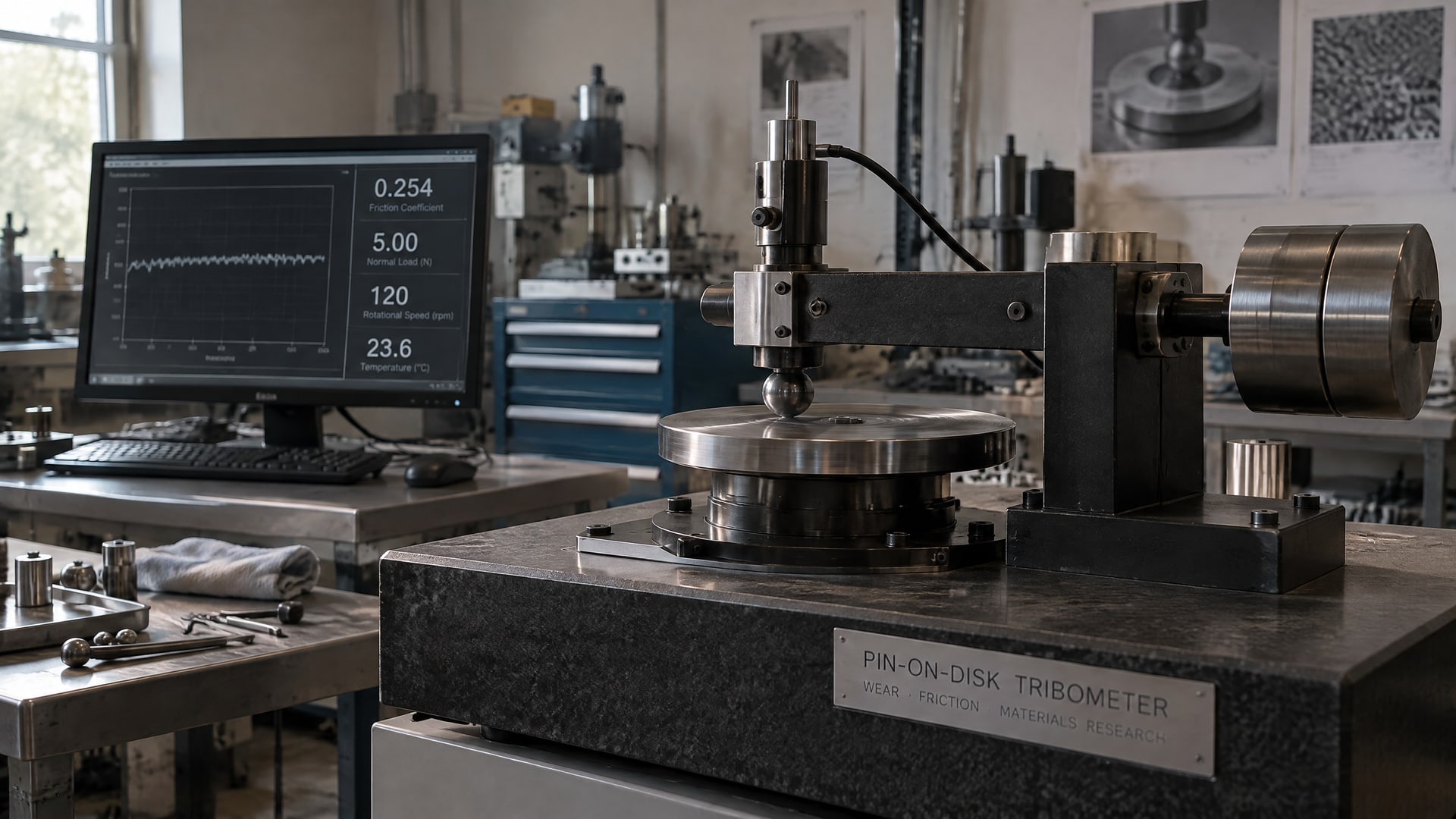

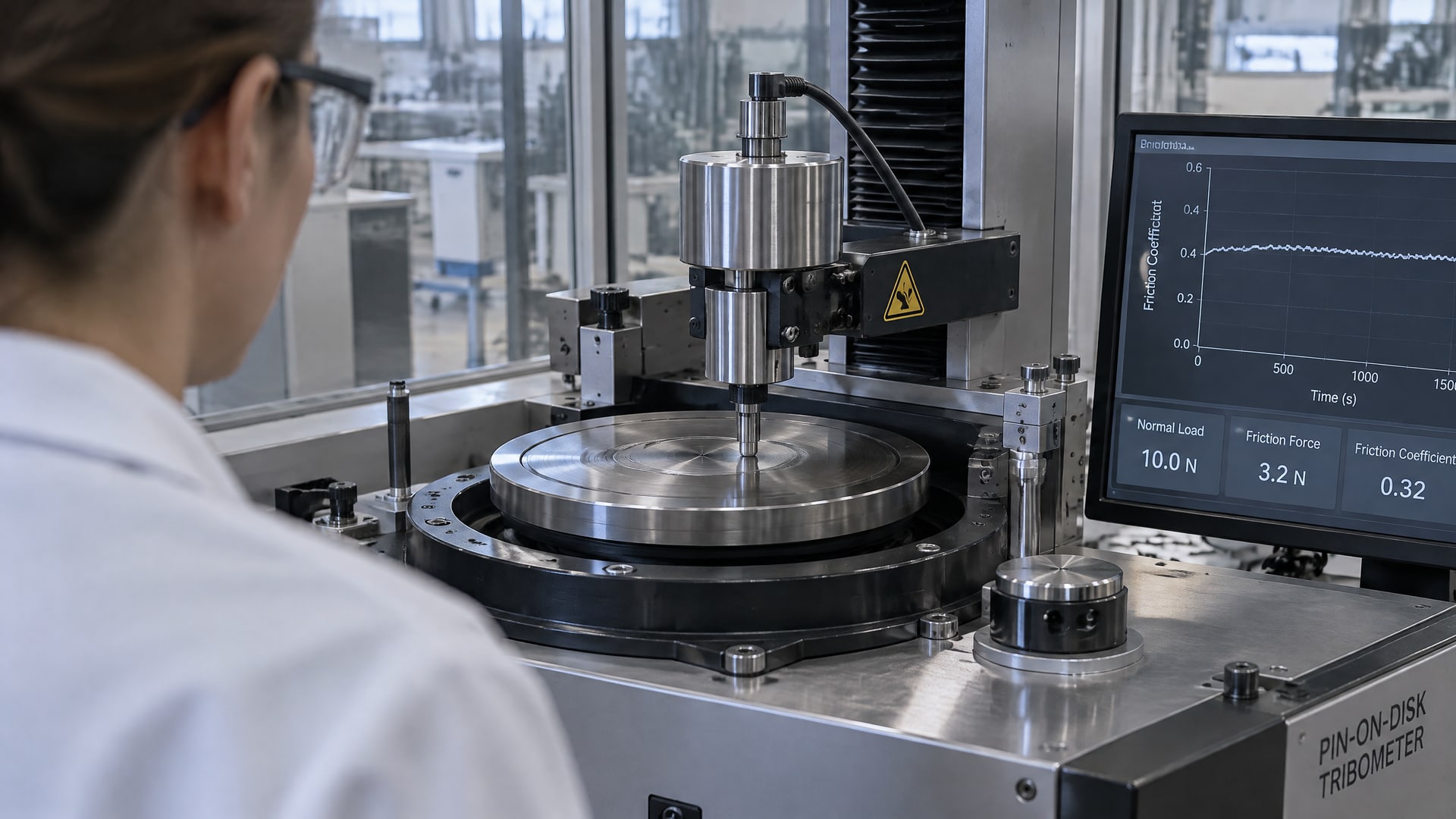

В пин-диск испытании неподвижный пин или шарик контактирует с вращающимся диском.
На образец действует заданная нормальная нагрузка, а измерительная система непрерывно регистрирует силу трения. По этим данным прибор строит зависимость силы или коэффициента трения от времени либо пути скольжения. Такая схема позволяет наблюдать не только усредненный результат, но и изменение контакта по ходу испытания.
Коэффициент трения рассчитывают по формуле: коэффициент трения = сила трения / нормальная нагрузка. Например, если регистрируемая сила трения составляет F, а нормальная нагрузка равна N, коэффициент получают делением F на N. Обе величины должны быть выражены в одинаковых единицах силы, поэтому коэффициент не имеет единицы измерения. Сама сила трения и нормальная нагрузка измеряются в ньютонах.
Пин-диск схема подходит для исследования трения и износа разных пар материалов. В качестве основы для планирования такого испытания часто используют ASTM G99. В отраслевых материалах также упоминаются DIN 50324 и ISO 18535, однако при сравнении данных важно заранее определить конкретный стандарт и условия теста, а не считать все варианты взаимозаменяемыми.
Нагрузка порядка 5 Н встречается как пример испытательного режима, но это не универсальное значение для любых материалов. Режим выбирают с учетом геометрии образца, свойств материала и цели исследования. Поэтому само указание «испытание на пин-диск трибометре» еще не делает результаты разных лабораторий сопоставимыми: нужны параметры режима и описание контактной пары.
Методика триботехнических испытаний: подготовка и режим
Перед испытанием определяют, что именно требуется сравнить: материалы, покрытия или работу пары в сухих либо смазанных условиях.
Затем подбирают пин и диск под исследуемый контакт. Если задача связана с конкретным узлом, материалы контртела следует выбирать с учетом этого узла: универсальная пара не всегда воспроизводит реальные условия эксплуатации.
Для повторяемости результата заранее фиксируют ключевые параметры:
нормальную нагрузку;
скорость скольжения;
радиус дорожки;
материал и шероховатость пина и диска;
температуру и окружающую среду;
состояние контакта: сухое или смазанное.
Эти условия влияют на трение и износ не меньше, чем сам выбор трибометра. В описаниях оборудования встречаются установки с нагрузкой до 200 Н, скоростью диска 100-2000 об/мин и диапазоном измерения износа до ±2 мм. Эти характеристики обозначают возможности отдельных стендов, а не обязательные параметры методики. Их нельзя автоматически переносить на конкретный тест.
В публикациях по ASTM G99 для образцов часто указывают пин диаметром 6 мм и высотой 34 мм. Эти размеры также не следует воспринимать как универсальные для всех испытаний: геометрию выбирают в соответствии с применяемой методикой и задачей. До запуска теста проверяют, что образцы и режим соответствуют плану испытания, а контакт стабилен.
Для сравнения нескольких материалов лучше использовать одну и ту же схему испытания и не менять параметры между образцами. Если сравнивают данные из разных лабораторий, проверяют не только значения коэффициента трения, но и стандарт, нагрузку, скорость, радиус дорожки, материал пары и способ оценки износа. Без совпадения этих условий прямое сравнение ограничено.
Измерение коэффициента трения скольжения и оценка износа
В ходе испытания трибометр регистрирует силу трения, а коэффициент рассчитывают относительно нормальной нагрузки.
Поскольку измерение идет непрерывно, результат можно представить как изменение коэффициента трения во времени или по пути скольжения. Такая кривая помогает увидеть, как контакт проходит начальный этап приработки, выходит на установившееся трение или переходит к ускоренному износу.
Для анализа полезно рассматривать эти стадии отдельно. В период приработки контактные поверхности приспосабливаются друг к другу, поэтому показатель может меняться. На установившемся участке оценивают характерный режим трения. Если позднее коэффициент начинает заметно расти или колебаться, это может указывать на изменение состояния контакта, но причину устанавливают по совокупности данных, включая измерение износа.
Интенсивность изнашивания при испытании оценивают по потере объема, массы или глубине дорожки. Для этого применяют, в зависимости от установки и задачи, профилометрию дорожки, весовой метод или измерение вертикального перемещения пина. В ряде методик объем износа определяют с учетом изменения наконечника, после чего рассчитывают объемную потерю. Конкретный способ нужно зафиксировать до начала теста и использовать одинаково для всех сравниваемых образцов.
Низкий коэффициент трения сам по себе не доказывает, что материал изнашивается медленно. Поэтому в отчете приводят оба результата: коэффициент трения и выбранный показатель износа. Если доступен только один из них, вывод об эффективности материала или покрытия будет неполным. Это особенно важно при сравнении композитов: снижение коэффициента трения не всегда означает пропорциональное уменьшение wear rate.

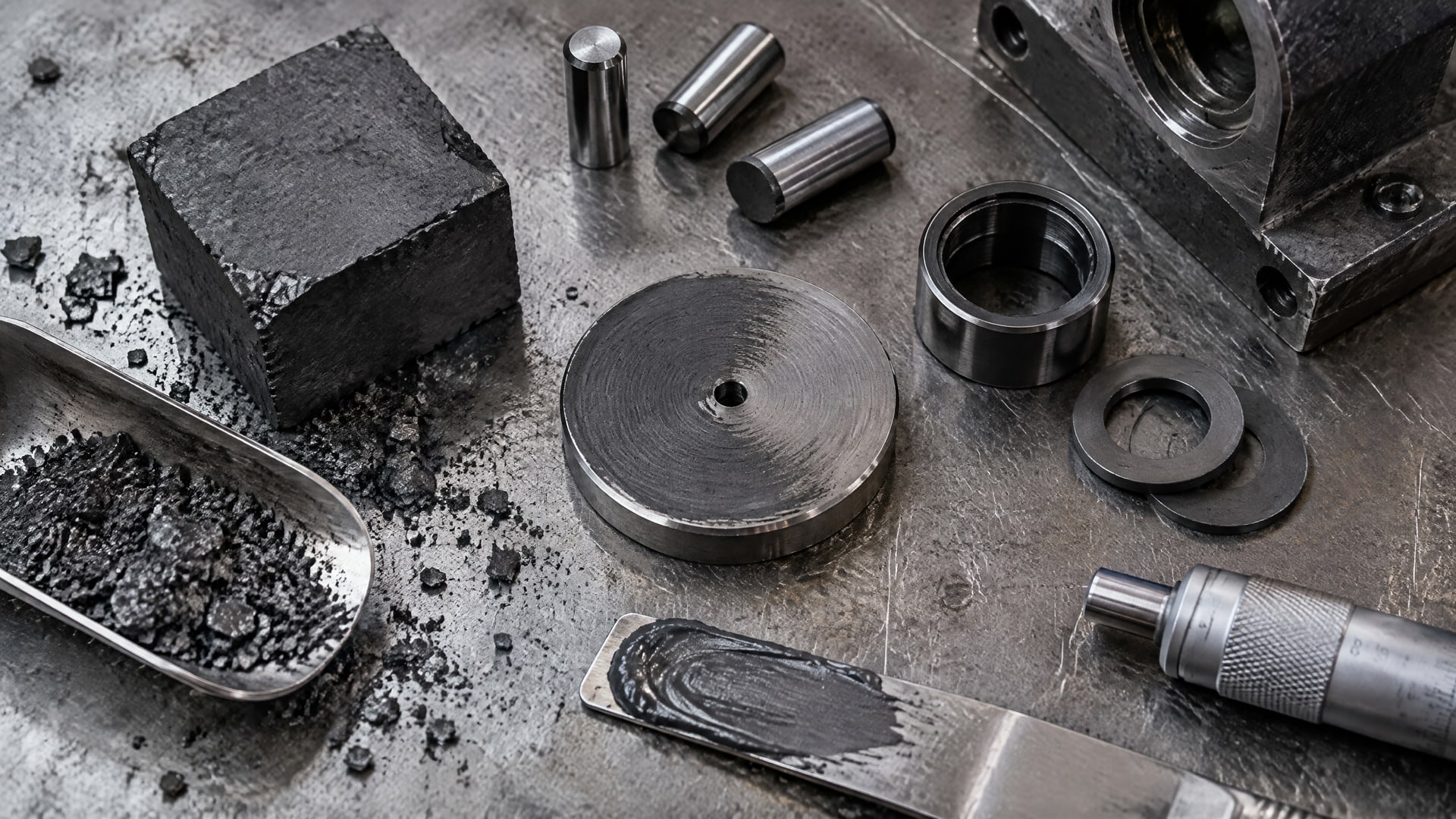

Графит: антифрикционные характеристики и влияние среды
Графит используют как твердую смазку благодаря его слоистой структуре.
В обзорах приводят коэффициент трения порядка 0,1 при температуре ниже 100 °C; до температуры примерно 230 °C указывают диапазон 0,1-0,4. Эти значения описывают обобщенные данные, а не гарантированный результат для любого состава, контактной пары или режима испытания.
Для графитсодержащих материалов важно контролировать атмосферу. Антифрикционный эффект графита улучшается при наличии влаги, тогда как в вакууме он работает как менее эффективная смазка. Поэтому при измерении коэффициента трения необходимо указывать условия окружающей среды. Иначе различия в результатах могут быть связаны не только с составом материала, но и с влажностью или атмосферой испытания.
Результаты по композитам также показывают, почему важно оценивать и трение, и износ. Для медных композитов в отдельных исследованиях сообщалось о снижении коэффициента трения и интенсивности износа при содержании графита около 3 мас.%. Это частный результат для конкретного материала и условий, а не универсальная зависимость, которую можно переносить на любую пару.
При анализе графитсодержащего образца следует сопоставить данные по коэффициенту трения с объемной или массовой потерей и проверить, как меняются показатели на разных стадиях испытания. В отдельных экспериментах коэффициент трения менялся по мере приработки, в том числе после формирования устойчивой трибопленки. Поэтому одного конечного среднего значения недостаточно, если задача включает изучение поведения контакта во времени.
Как сопоставлять результаты и избежать ошибок
Результаты разных испытаний можно сравнивать напрямую только при совпадении основных условий.
К ним относятся стандарт, нормальная нагрузка, скорость скольжения, радиус дорожки, геометрия образцов, материал контртела, шероховатость, температура и метод расчета износа. Если хотя бы часть параметров различается, результаты могут описывать разные режимы контакта.
Частая ошибка - считать, что один стандарт подходит для любых материалов без настройки. На практике нагрузку, скорость, геометрию и среду подбирают под материал и цель исследования. ASTM G99 часто используют как базовую рамку для пин-диск испытаний, но одного обозначения стандарта в отчете недостаточно: нужно указать фактические параметры и способ оценки износа. DIN 50324 и ISO 18535 также встречаются в связи с этой схемой, поэтому в протоколе следует однозначно обозначить выбранную методику.
Не стоит смешивать показатели силы трения и коэффициента трения. Сила отражает измеренную нагрузку в контакте, а коэффициент нормирует ее на нормальную нагрузку и удобен для сравнения режимов. При этом для анализа потерь и износа нужны дополнительные данные. Отдельно проверяют, что метод измерения износа одинаков для всех образцов: профилометрия дорожки, взвешивание и измерение вертикального перемещения пина не следует объединять в одну серию без пояснения.
При оформлении отчета указывают условия теста, график коэффициента трения во времени или по пути и результат оценки износа. Если наблюдаются приработка или ускоренный износ, эти участки описывают отдельно, а не сводят все наблюдения к одному среднему числу. Такой протокол дает техническому специалисту основу для интерпретации, а закупщику - для проверки, действительно ли сравниваемые материалы испытывали в сопоставимых условиях.
Часто задаваемые вопросы
В каких единицах измеряется коэффициент трения?
Коэффициент трения не имеет единицы измерения. Его рассчитывают как отношение силы трения к нормальной нагрузке, выраженных в одинаковых единицах силы. Например, если обе величины заданы в ньютонах, единицы сокращаются. При этом сила трения и нормальная нагрузка сами по себе измеряются в ньютонах.
Как проводят измерение коэффициента трения скольжения на пин-диск трибометре?
Неподвижный пин или шарик прижимают к вращающемуся диску с заданной нормальной нагрузкой. Прибор непрерывно измеряет силу трения, после чего ее соотносят с нормальной нагрузкой. Результат можно анализировать как функцию времени или пути скольжения, чтобы увидеть изменение режима контакта.
Чем измеряют износ в испытании по схеме пин-диск?
Износ оценивают по потере объема или массы либо по глубине дорожки. В зависимости от установки используют профилометрию, весовой метод или измерение вертикального перемещения пина. Выбранный способ фиксируют в методике и применяют одинаково для сравниваемых образцов, иначе сопоставимость результатов будет ограничена.
Можно ли сравнивать результаты разных лабораторий напрямую?
Сравнение возможно, если совпадают стандарт и основные условия испытания: нагрузка, скорость, геометрия и материал пары, температура и метод расчета износа. Если эти параметры различаются, одинаковое название схемы пин-диск не гарантирует сопоставимости. Перед сравнением следует проверить протоколы и способ представления данных.
Заключение
Измерение коэффициента трения на пин-диск трибометре основано на непрерывной регистрации силы трения при заданной нормальной нагрузке. Интенсивность изнашивания оценивают отдельно по изменению объема, массы или глубины дорожки. Для корректного вывода учитывают оба показателя и фиксируют параметры испытания, включая материалы пары, скорость, геометрию и среду.
Перед сравнением материалов или покрытий выберите единую методику, задайте условия испытания и определите способ измерения износа. Затем проверьте, что протокол содержит данные, необходимые для воспроизведения теста и интерпретации результатов.
