Нагрузка сваривания и диаметр пятна износа не связаны прямой универсальной зависимостью. Первый показатель характеризует сопротивление смазочного материала схватыванию при предельной нагрузке, второй показывает износ в заданном режиме испытания. Поэтому меньшее пятно износа само по себе не означает более высокую нагрузку сваривания, и наоборот.
Разобраться в этих показателях важно инженерам, техническим специалистам и закупщикам, которые сравнивают масла и пластичные смазки по паспортам и протоколам испытаний. Ниже рассмотрим, что измеряет каждый параметр, как их определяют по ГОСТ 9490-75 и почему при выборе материала нельзя ориентироваться только на одно число.
Что показывают нагрузка сваривания и диаметр пятна износа
Оба параметра встречаются в оценке противоизносных и противозадирных свойств, но описывают разные стороны поведения смазочного материала.

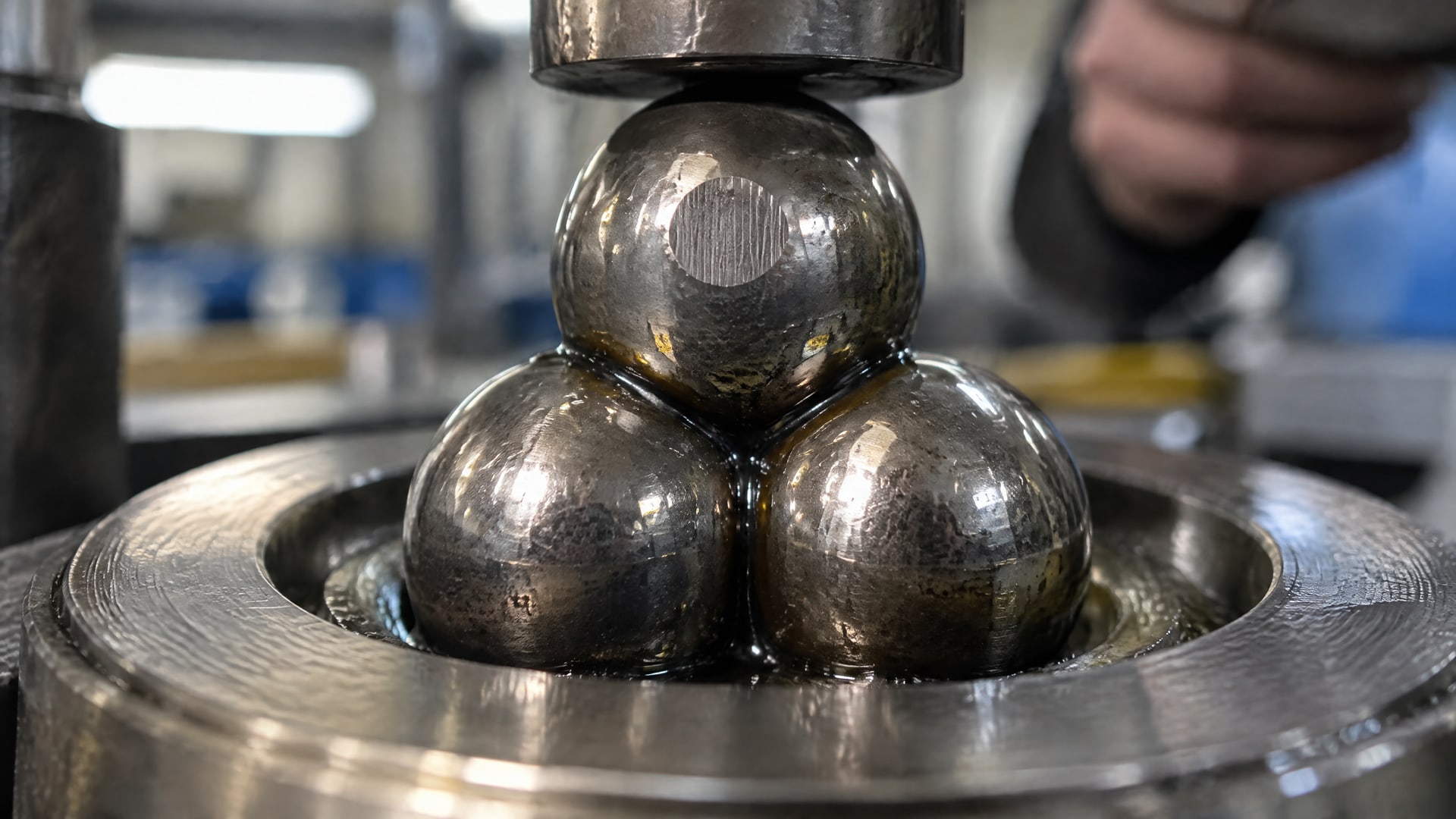

Нагрузка сваривания показывает, при какой нагрузке испытание приводит к остановке машины из-за достижения заданного момента трения или к свариванию шариков. Диаметр пятна износа характеризует следы износа на шариках после испытания в заданном режиме.
ГОСТ 9490-75 устанавливает метод определения этих показателей на четырехшариковой машине для жидких и пластичных смазочных материалов. Согласно стандарту, нагрузкой сваривания считают наименьшую нагрузку, при которой машина автоматически останавливается при достижении момента трения 1180 ± 25 Н·см или происходит сваривание шариков. Это показатель предельной нагрузочной способности в конкретной методике, а не универсальная оценка долговечности смазки во всех узлах.
Если сваривания не наблюдают, стандарт предусматривает понятие условной нагрузки сваривания. Ее определяют по нагрузке, при которой средний диаметр пятна износа достигает 3 мм и более. Это условие связывает два показателя в рамках одного метода, но не задает линейного соответствия между ними. Пятно диаметром 3 мм не позволяет напрямую вычислить нагрузку сваривания в ньютонах.
Различие отражено и в более ранней нормативной логике. В описании ГОСТ 9490-60 для оценки износоустойчивости применялся обобщенный показатель износа, который связывал осевую нагрузку и относительный износ шариков через отношение диаметра пятна износа к расчетной герцевой площадке. Следовательно, диаметр пятна участвовал в оценке износа, но не подменял собой нагрузку сваривания.
При чтении паспорта важно уточнить, какое именно свойство отражает приведенное значение. Высокая нагрузка сваривания говорит о запасе против схватывания в соответствующем испытании, но не сообщает сама по себе, насколько малым будет износ при длительной работе. Аналогично, небольшой диаметр пятна износа не подтверждает автоматически устойчивость к предельной нагрузке.
Как проводят испытание смазки по ГОСТ и другим методикам
Запрос «испытание смазки ГОСТ» обычно связан с четырехшариковой машиной и ГОСТ 9490-75.
Этот стандарт охватывает жидкие и пластичные смазочные материалы и позволяет определять как нагрузку сваривания, так и пятно износа. Однако наличие общего испытательного оборудования не означает, что оба результата измеряют одно свойство или заменяют друг друга.
Для нагрузки сваривания по ГОСТ 9490-75 важен момент, когда фиксируется предельное событие: автоматическая остановка машины при моменте трения 1180 ± 25 Н·см либо сваривание шариков. Если сваривания нет, условную нагрузку сваривания связывают с образованием пятна износа средним диаметром 3 мм и более. В этом случае 3 мм выступают критерием конкретной оценки, а не универсальной границей качества для любых материалов и задач.
В международных методах обозначения и условия также различаются. В ASTM D2596 определяют нагрузку сваривания, обозначаемую PD (weld load). В ASTM D2266 измеряют диаметр пятна износа, или wear scar diameter (WSD), при нагрузке 392 Н, скорости 1200 об/мин и продолжительности 60 мин. Эти значения относятся к режиму испытания по ASTM D2266; переносить их на результат по ГОСТ 9490-75 без оговорок нельзя.
При сравнении паспортов стоит проверить не только число, но и метод, по которому его получили. Показатель, измеренный по ASTM D2596, не следует автоматически сопоставлять с пятном износа по ASTM D2266 как две точки одной шкалы. Также нужно учитывать, что результат по одному стандарту не становится эквивалентом результата по другому только потому, что оба метода применяют четырехшариковую машину.
Для технической оценки полезно фиксировать в документации как минимум название показателя и стандарт испытания. Если указана только нагрузка сваривания, данных недостаточно, чтобы судить о величине износа в отдельном режиме. Если указан только диаметр пятна, он не подтверждает противозадирную способность при ударной или предельной нагрузке.
Есть ли прямая зависимость между нагрузкой сваривания и пятном износа
Нет, универсальной прямой зависимости между нагрузкой сваривания и диаметром пятна износа не установлено.
Один показатель описывает сопротивление схватыванию на предельной нагрузке, второй характеризует износ в определенном режиме испытания. Поэтому результат по одному параметру нельзя достоверно пересчитать в значение другого.
Пятно износа может участвовать в определении условной нагрузки сваривания по ГОСТ 9490-75, если сваривания не произошло. Для этого применяется порог 3 мм и более. Но такая связь является условием методики, а не доказательством того, что при каждом уменьшении пятна износа нагрузка сваривания пропорционально возрастает.
Отсюда следуют два важных ограничения при сравнении смазок:
Меньший диаметр пятна износа не гарантирует более высокую нагрузку сваривания.
Высокая нагрузка сваривания не гарантирует меньший износ в длительном режиме.
Значения из разных методов нельзя объединять в одну шкалу без проверки условий испытания.
Порог 3 мм по ГОСТ 9490-75 нельзя трактовать как универсальный рейтинг качества смазки.
Разница особенно важна, когда в спецификации узла требуется защита сразу от нескольких видов повреждения. Если для оборудования существенны и износ, и риск схватывания, оценивать нужно оба соответствующих показателя. Когда же в документе приведен только один результат, следует выяснить, какое испытание за ним стоит и отвечает ли оно условиям работы механизма.
Противозадирная присадка по ГОСТ 33252-2015 определяется как вещество, снижающее повреждение металлических поверхностей в условиях высокой нагрузки трения. Это функциональное определение не означает, что любая присадка одинаково влияет на нагрузку сваривания и диаметр пятна износа. Эффективность зависит от состава, дозировки и условий испытания, поэтому наименование или наличие присадки не заменяет результатов проверки готового материала.
Как оценивать противозадирные присадки в масле для передач
Для выбора масла важно учитывать назначение передачи и условия ее работы.
ГОСТ 17479.2-2015 описывает классы трансмиссионных масел с противоизносными и противозадирными присадками. Для ряда классов в источнике приведена предельная нагрузочная способность по нагрузке сваривания не ниже 2930 Н, 3283 Н и 3685 Н по ГОСТ 9490. Это значения для соответствующих классов, а не универсальные требования ко всем трансмиссионным маслам.
Для гипоидных и высоконагруженных передач стандарт относит соответствующие масла к классам с противозадирными присадками высокой эффективности и выше. Поэтому при подборе трансмиссионного масла значение нагрузки сваривания нужно рассматривать вместе с классом масла и требованиями к конкретной передаче. Одного высокого числа в протоколе недостаточно, если не подтверждены назначение и соответствие продукта условиям применения.
Фраза «противозадирная присадка в масло» не определяет конкретный результат испытания. Добавка влияет на свойства готовой рецептуры, но из одного факта ее наличия нельзя вывести ни нагрузку сваривания, ни диаметр пятна износа. Для оценки нужны результаты испытаний самого масла, полученные по указанному методу.
Это относится и к формулировке «противозадирная присадка трансмиссионное масло сера». По имеющимся данным нельзя установить содержание серы или связать его с конкретным значением нагрузки сваривания. Корректный подход - проверять заявленный класс масла, стандарт и фактические показатели испытаний, не подменяя их предположениями о составе присадки.
Для моторных масел также нельзя применять выводы о трансмиссионных маслах без учета назначения и требований к конкретному продукту. Запрос «противозадирные присадки в моторное масло» не означает, что критерии для нагруженных передач автоматически подходят для двигателя. Если в документации приведено пятно износа, это не отменяет необходимости проверить остальные применимые к продукту характеристики.
Как сравнивать смазки и масла при закупке
Закупщику и инженеру полезно сверять не только максимальное значение, но и то, каким методом оно получено.
Для пластичной смазки в режиме граничной смазки может иметь значение диаметр пятна износа наряду с нагрузкой сваривания. Для нагруженной передачи важны соответствующий класс масла и его противозадирные характеристики по применимому стандарту.
При сопоставлении продуктов проверьте:
Какой показатель указан: нагрузка сваривания, условная нагрузка сваривания или диаметр пятна износа.
По какому стандарту проведено испытание: например, ГОСТ 9490-75, ASTM D2596 или ASTM D2266.
Каковы условия испытания, если они приведены: для ASTM D2266 это 392 Н, 1200 об/мин и 60 мин.
Соответствует ли класс масла или смазки назначению узла.
Есть ли в документации полный набор показателей, необходимых для оценки износа и противозадирной способности.
Если в паспорте указана только нагрузка сваривания, не следует считать, что это доказывает низкий износ при длительной работе. Если приведен только диаметр пятна, нельзя заключать, что материал выдерживает предельную или ударную нагрузку. В обоих случаях нужно запросить протокол или техническую документацию с полным набором релевантных результатов.
Такой порядок снижает риск сравнить несопоставимые цифры и выбрать материал только по одному эффектному показателю. Для закупки важно, чтобы в документах были указаны метод испытания и назначение продукта, а технический специалист мог соотнести их с нагрузками, скоростью и типом передачи. Если данных не хватает, следующий шаг - запросить у поставщика недостающие показатели, а не пытаться вывести их из имеющегося числа.
Часто задаваемые вопросы
Чем отличается нагрузка сваривания от диаметра пятна износа?
Нагрузка сваривания характеризует сопротивление схватыванию при предельной нагрузке испытания. Диаметр пятна износа показывает размер следа износа в заданном режиме. По ГОСТ 9490-75 пятно от 3 мм может служить критерием условной нагрузки сваривания, если сваривания не произошло, но это не линейная зависимость и не формула пересчета.
Чем меньше пятно износа, тем выше нагрузка сваривания?
Нет. Показатели относятся к разным характеристикам смазочного материала, поэтому небольшой диаметр пятна не гарантирует высокой нагрузки сваривания. И наоборот, высокая нагрузка сваривания не доказывает низкий износ в длительной работе. Для сопоставления нужно учитывать метод испытания, условия и назначение масла или смазки.
Что означает пятно износа 3 мм по ГОСТ 9490-75?
Если сваривание шариков не наблюдается, средний диаметр пятна износа 3 мм и более используют как критерий условной нагрузки сваривания. Это правило относится к оценке по ГОСТ 9490-75. Его нельзя трактовать как универсальную границу качества или как показатель, который заменяет отдельное измерение износа.
Можно ли сравнить нагрузку сваривания по ASTM D2596 и пятно износа по ASTM D2266?
Напрямую сопоставлять эти результаты как значения одной шкалы нельзя: ASTM D2596 определяет нагрузку сваривания, а ASTM D2266 - диаметр пятна износа. Для последнего в источнике указаны условия 392 Н, 1200 об/мин и 60 мин. При сравнении нужно учитывать назначение каждого показателя и методику.
Заключение
Нагрузка сваривания и диаметр пятна износа не имеют универсальной прямой зависимости: первый показатель оценивает сопротивление схватыванию, второй - износ в заданном режиме. Порог 3 мм по ГОСТ 9490-75 связывает их только в определении условной нагрузки сваривания при отсутствии сваривания. Поэтому выбирать масло или смазку по одному из этих значений без учета метода и назначения некорректно.
Практический следующий шаг - сверить в паспорте стандарт испытания, тип показателя и класс продукта, затем сопоставить их с требованиями узла. Если документация содержит лишь нагрузку сваривания или только диаметр пятна, запросите недостающий результат и протокол испытаний.
