Коэффициент трения смазки показывает, насколько сильно сопротивляются движению соприкасающиеся поверхности: это отношение силы трения к нормальной силе прижатия. Для трубопроводной арматуры сравнивать нужно не только числовые значения, но и условия, в которых их получили. У пластичных смазок типа ЦИАТИМ коэффициенты приведены для конкретных составов, а данные по покрытиям зависят от материала и режима испытаний.
В статье разберем опубликованные значения для ЦИАТИМ и твердосмазочных покрытий, объясним различия между трением со смазкой и без нее и покажем, как выбирать решение для узла арматуры. Материал будет полезен инженерам, техническим специалистам и закупщикам, которым важно оценить не только начальный коэффициент трения, но также стабильность смазывания, износ и риск заклинивания.
Что показывает коэффициент трения смазки
Коэффициент трения - безразмерная величина, которую рассчитывают как отношение силы трения к нормальной силе прижатия поверхностей.
Чем она ниже, тем меньше сопротивление движению в условиях конкретного испытания. Но сопоставлять значения корректно только при учете пары материалов, нагрузки, среды и режима движения.
Для смазок типа ЦИАТИМ в РД РТМ 26-07-255-84 приведены такие диапазоны:
| Смазка | Коэффициент трения |
|---|---|
| ЦИАТИМ 221 | 0,17-0,21 |
| ЦИАТИМ 201 | 0,14-0,21 |
Диапазоны частично совпадают, поэтому по одному числу нельзя заключить, что один состав всегда обеспечивает меньшее трение. Значения относятся к условиям, указанным в отраслевом документе, и не переносятся автоматически на любую пару металл-металл или металл-эластомер.
В СТ ЦКБА 057-2008 отдельно рассматриваются коэффициенты трения для смазанных и сухих условий. Это важное различие для арматуры: коэффициент трения без смазки нельзя считать постоянной характеристикой всех стальных поверхностей, так же как нельзя применять к разным смазкам одно общее значение «со смазкой». Доступные здесь данные не дают универсальной цифры для коэффициента трения сталь по стали без смазки.
При сравнении полезно разделять три вопроса:
Какое значение получили в испытании для нужной пары материалов?
Насколько оно сохраняется при повторных циклах и изменении условий?
Обеспечивает ли выбранный материал защиту от износа и задиров?
Поэтому коэффициент трения смазки - один из параметров выбора, а не самостоятельный критерий ресурса узла. Для проектного решения сверяются с отраслевыми требованиями и условиями испытаний, а затем оценивают поведение смазочного материала в конкретном узле.

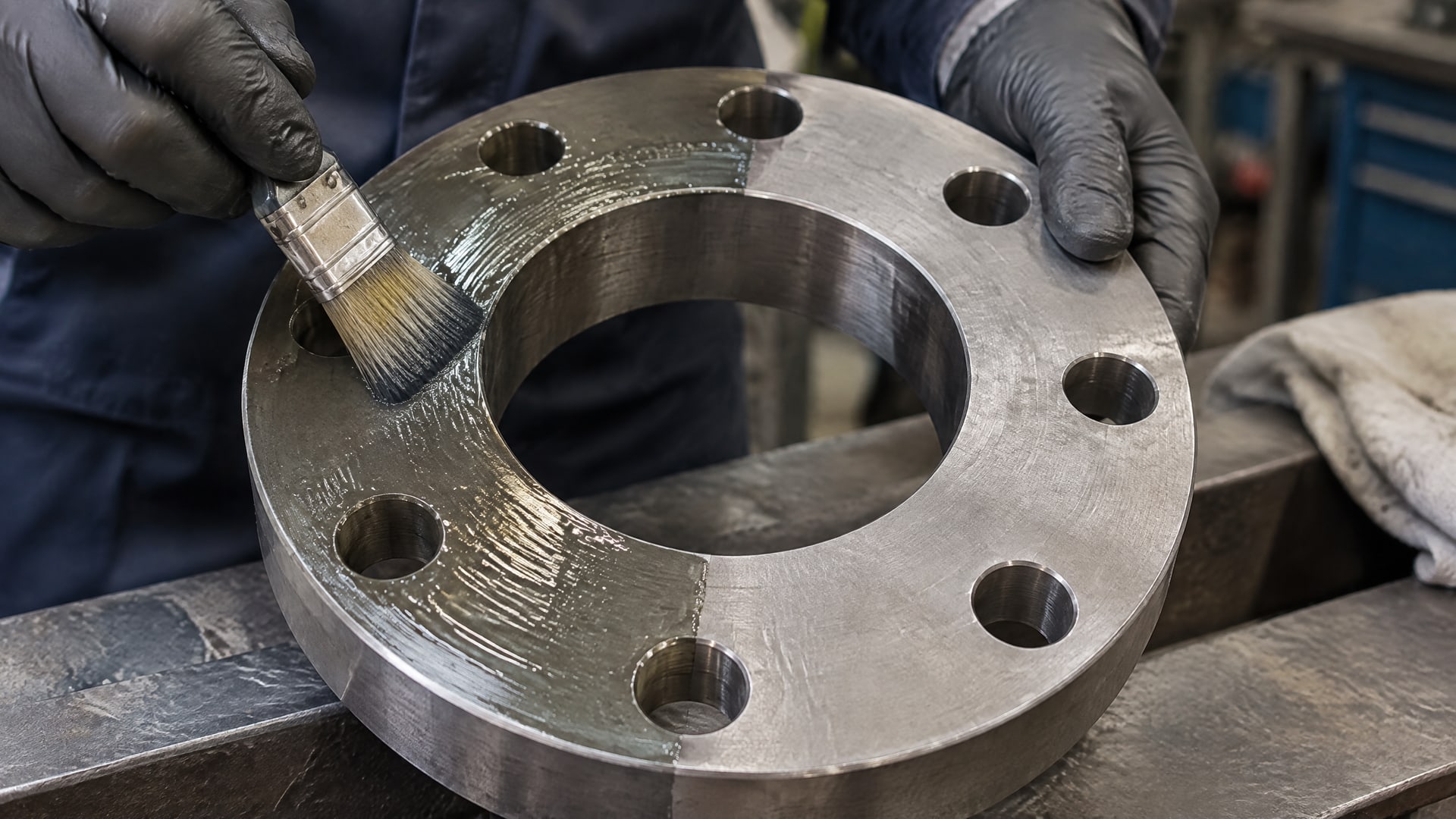

Коэффициент трения без смазки и со смазкой: почему значения различаются
Вопрос «каков коэффициент трения сталь по стали со смазкой» не имеет одного ответа для всех узлов.
На результат влияют состав смазки, состояние поверхностей и условия испытания. Для арматуры отраслевые документы поэтому разделяют значения для смазанных и сухих режимов, а не предлагают единую справочную цифру на все случаи.
Показателен пример испытаний твердосмазочного покрытия ВФП-5. При 20 °C для него получили коэффициент 0,22, а при 350 °C - 0,14. Для варианта без покрытия в том же исследовании указаны значения 0,8 при 20 °C и 0,46 при 350 °C. Эти результаты показывают разницу между покрытой и непокрытой поверхностью в условиях конкретного испытания, но не задают универсальную норму для любой стали.
Для пластичного смазочного слоя картина тоже меняется в процессе работы. Смазка снижает трение и может уменьшить разницу между коэффициентами трения покоя и скольжения. Однако при износе или деградации слоя возможно увеличение коэффициента трения и заклинивание. Следовательно, начальное значение не всегда описывает поведение узла после длительной эксплуатации.
Сравнивая коэффициент трения без смазки и со смазкой, учитывают:
Совпадают ли материалы контактирующих деталей и состояние их поверхностей.
При каких температуре и нагрузке проводили испытание.
Сохраняется ли смазочный слой на протяжении работы узла.
Если эти условия различаются, сравнение чисел может привести к неверному выводу. В частности, данные для сухого трения не следует напрямую сопоставлять с показателями смазанной пары без проверки методики и условий испытаний.
Трение твердосмазочного покрытия: устройство и опубликованные результаты
Твердосмазочное покрытие - это тонкий композиционный слой, закрепленный на поверхности детали.
Оно не является пластичной смазкой и не создает гидродинамический эффект: снижение трения обеспечивается тонкой пленкой с малым сопротивлением сдвигу. В материалах по арматуре указана толщина композиционного слоя 5-25 мкм; после отверждения пленка может составлять около 20 мкм.
Опубликованные коэффициенты заметно различаются. Для покрытий на основе MoS₂ приведен диапазон 0,01-0,07 в сухом азоте и 0,04-0,12 на воздухе; в масляной среде указаны значения 0,03-0,08. В исследовании ВФП-5 коэффициент составил 0,22 при 20 °C и 0,14 при 350 °C. Это не противоречие, а свидетельство того, что показатель зависит от состава покрытия и испытательной среды.
В материалах по сравнению решений для пар трения отмечено, что замена пластичных смазок твердосмазочными покрытиями в отдельных случаях снижала коэффициент трения до 2,2 раза. Результат нельзя считать гарантированным для любой арматуры: опубликованные данные относятся к конкретным узлам и методам испытаний. Покрытие также не освобождает от проверки прочности, износостойкости и совместимости с условиями эксплуатации.
Преимущество фиксированной пленки особенно значимо там, где требуется «сухое» смазывание, стабилизация трения и меньшая зависимость от внешних факторов. При этом перед выбором проверяют, подходит ли покрытие для материала основания, контакта и рабочих условий. Низкий коэффициент сам по себе не гарантирует защиту от задиров: для арматуры учитывают также противозадирные свойства и приработку деталей.

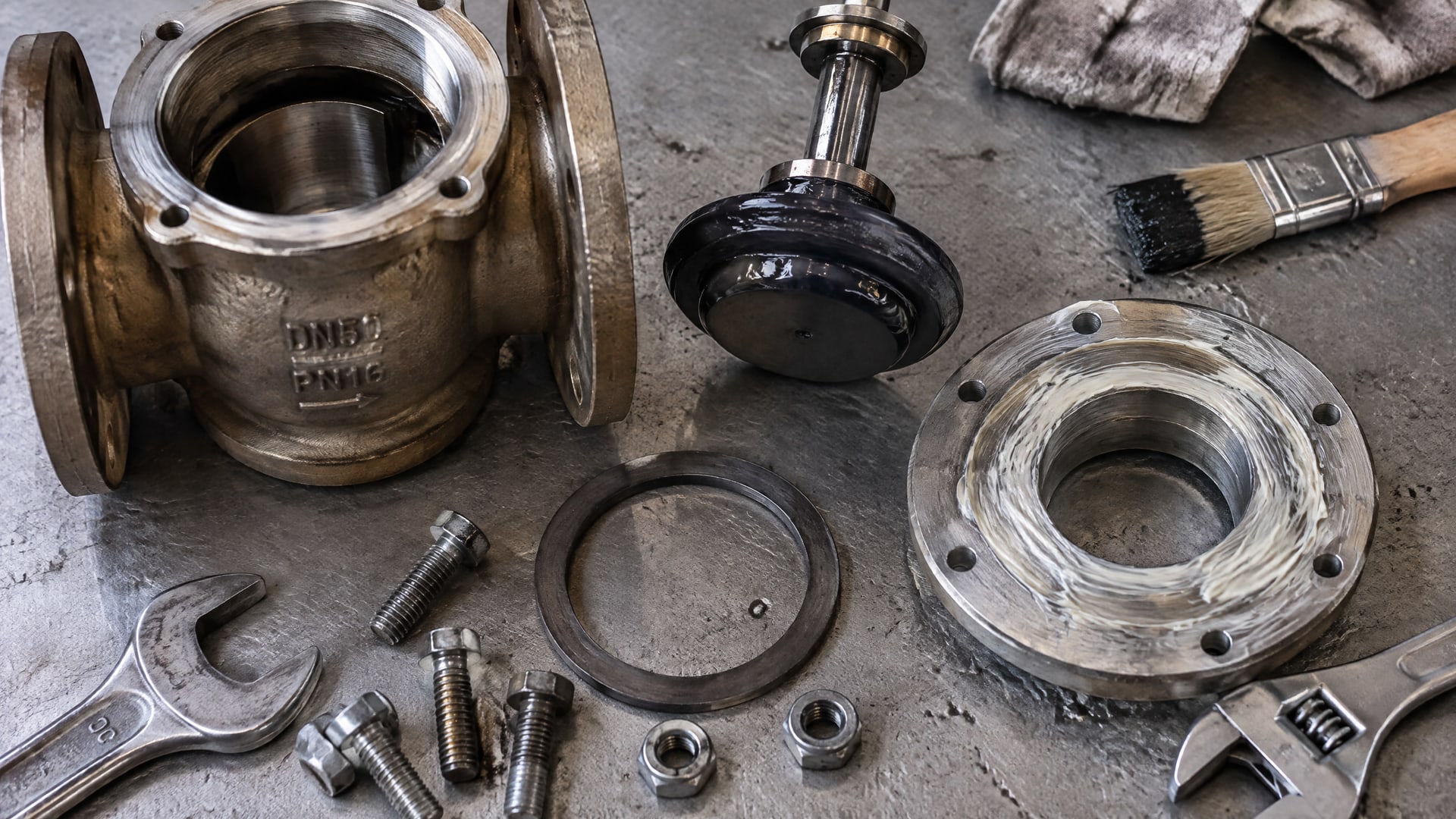

Сравнение пластичных смазок и покрытий для трубопроводной арматуры
Выбор между пластичной смазкой и покрытием зависит от устройства узла и условий работы, а не только от минимального коэффициента.
СТ ЦКБА 057-2008 предусматривает отдельное рассмотрение смазанных и сухих режимов, а РД РТМ 26-07-255-84 приводит диапазоны для смазок типа ЦИАТИМ. Для арматуры также существует отраслевой стандарт на антифрикционные смазки, применяемые в парах трения арматуры и приводных устройств.
| Решение | Что показывают данные | Что учитывать при выборе |
|---|---|---|
| Пластичная смазка типа ЦИАТИМ | Для ЦИАТИМ 221 указан коэффициент 0,17-0,21, для ЦИАТИМ 201 - 0,14-0,21 | Состояние смазочного слоя, условия работы пары и риск деградации |
| Твердосмазочное покрытие | Для отдельных покрытий опубликованы низкие значения; пленка может иметь толщину около 20 мкм | Совместимость с основанием, средой и режимом нагрузки |
| Пластичные смазки EFELE | Ассортимент позволяет подбирать пластичный материал под требования узла; пластичная смазка и покрытие решают задачи разными способами | Требуемые свойства, условия нанесения и сохранение смазочного слоя |
Линейка пластичных смазок EFELE рассматривается как один из вариантов подбора материала для узла, где требуется именно пластичная смазка. Это не означает автоматической замены ЦИАТИМ или твердосмазочного покрытия: сначала сопоставляют свойства конкретного состава с требованиями к паре трения. Покрытие может быть предпочтительнее, если важны фиксированная пленка и стабильное сухое смазывание; смазка остается рабочим решением, когда конструкция предусматривает ее нанесение и обслуживание.
При выборе полезно зафиксировать в техническом задании материал деталей, режим движения, нагрузку, температуру, внешнюю среду и критерии приемки. Для закупщика это помогает сравнивать предложения по сопоставимым параметрам, а инженеру дает основу для проверки решения в узле, а не только по справочному коэффициенту.
Как подобрать решение для арматуры и снизить риск заклинивания
Для смазки трубопроводной арматуры важно учитывать не только коэффициент трения, но и работу пары в течение всего срока эксплуатации.
При колебаниях температуры, высоких нагрузках или воздействии среды смазочный слой может изнашиваться или деградировать. В таких условиях опубликованные материалы предлагают рассматривать твердосмазочное покрытие как альтернативу пластичной смазке, если узлу подходит сухое смазывание.

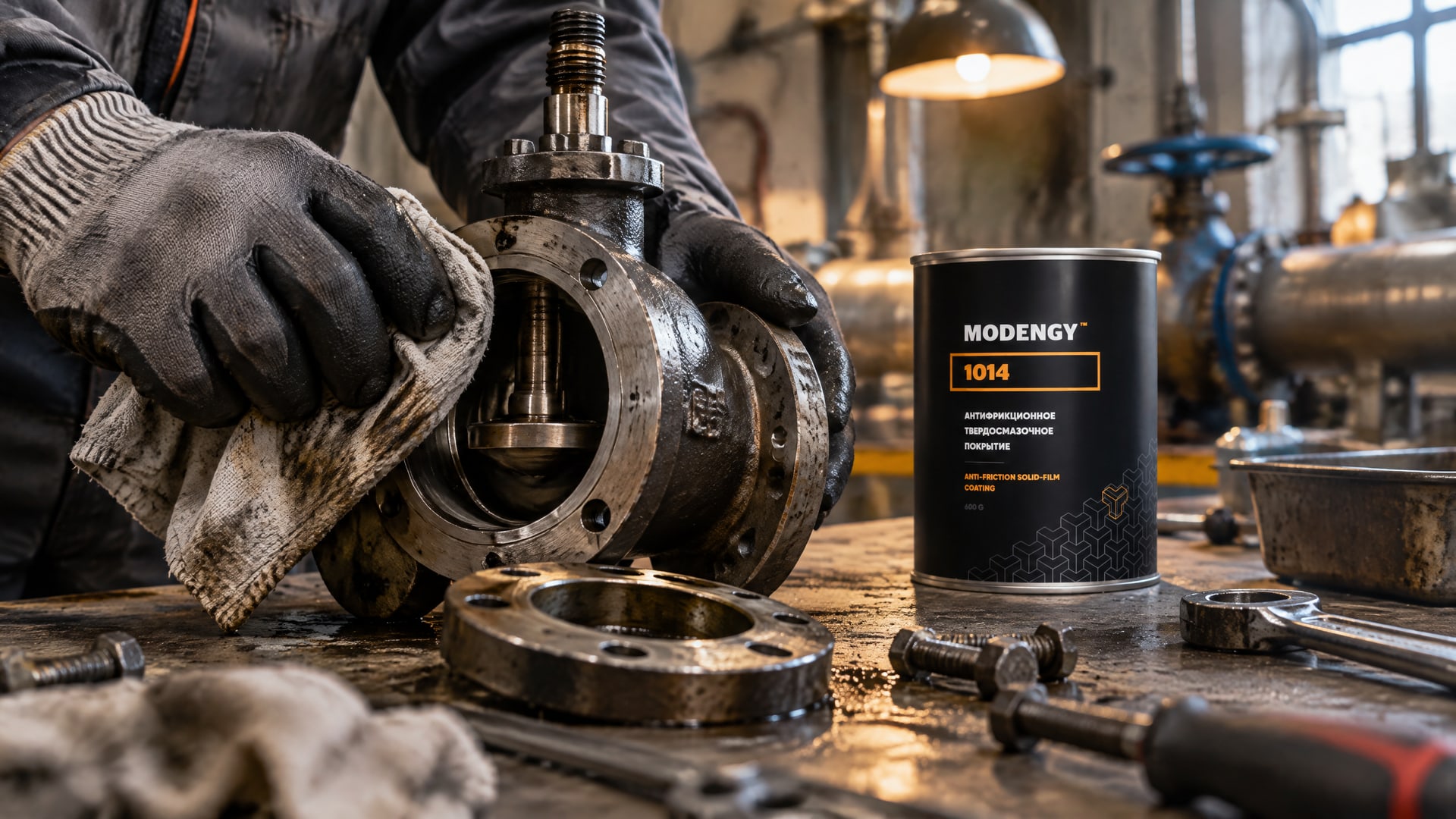

Для арматуры, где требуется низкий коэффициент трения и химическая стойкость, в качестве решения рассматривают антифрикционное покрытие MODENGY 1014. Это особенно уместно оценивать в узлах, где вымывание смазочного слоя, фреттинг или затрудненный холодный пуск могут повлиять на работу пары. Перед применением проверяют соответствие покрытия материалам деталей и реальному режиму эксплуатации; числовое значение коэффициента для этого покрытия в приведенных данных не указано.
Практический порядок выбора:
Определить пару трения: металл-металл или металл-эластомер.
Установить, требуется ли пластичная смазка или допустима фиксированная сухая пленка.
Сверить условия работы с диапазонами и методикой, по которым получены коэффициенты.
Оценить не только начальное трение, но и износ, противозадирные свойства и вероятность деградации слоя.
Подтвердить выбор испытанием или проверкой на узле с учетом требований к арматуре.
Покрытие не следует считать универсальной заменой пластичной смазки, а смазку - гарантией низкого трения на весь срок службы. Для обоснованного решения сопоставляют требования конструкторской документации, условия эксплуатации и данные испытаний конкретного материала. Такой подход помогает избежать ситуации, когда низкое стартовое значение не обеспечивает устойчивую работу арматуры.
Часто задаваемые вопросы
Какой коэффициент трения сталь по стали со смазкой?
Единого значения для пары сталь по стали нет: результат зависит от смазки, состояния поверхностей, нагрузки, температуры и методики испытаний. Для смазок типа ЦИАТИМ в отраслевом документе указаны диапазоны 0,17-0,21 для ЦИАТИМ 221 и 0,14-0,21 для ЦИАТИМ 201. Их нельзя переносить на любую стальную пару.
Каков коэффициент трения сталь по стали без смазки?
В доступных данных нет универсального числового значения для сухой пары сталь по стали. Отраслевые документы рассматривают сухие режимы отдельно от смазанных, а результаты испытаний зависят от материалов и условий контакта. Поэтому для расчетов следует использовать данные, соответствующие конкретной паре и методике, а не одно справочное число.
Твердосмазочное покрытие всегда снижает трение сильнее, чем ЦИАТИМ?
Нет, такое утверждение нельзя распространить на все покрытия и узлы. Для отдельных покрытий опубликованы значения ниже, чем для пластичных смазок, а замена смазки покрытием в некоторых случаях снижала трение до 2,2 раза. Результат зависит от состава покрытия, пары материалов и условий испытания.
Чем твердосмазочное покрытие отличается от пластичной смазки?
Покрытие представляет собой тонкий композиционный слой, связанный с поверхностью детали; в материалах по арматуре для него указана толщина 5-25 мкм. Пластичная смазка наносится как отдельный смазочный материал и может изменять свойства в эксплуатации. Это разные способы смазывания, и выбор зависит от конструкции и режима работы узла.
Заключение
Коэффициент трения смазки помогает сравнить материалы, но не определяет результат эксплуатации сам по себе. Для ЦИАТИМ 221 опубликован диапазон 0,17-0,21, для ЦИАТИМ 201 - 0,14-0,21; у твердосмазочных покрытий коэффициенты зависят от состава и среды испытания. При сравнении важно учитывать пару трения, нагрузку, температуру, износ и стабильность смазочного слоя.
Следующий шаг - зафиксировать условия работы арматуры и определить, подходит ли узлу пластичная смазка или требуется твердосмазочная пленка. Затем сверить характеристики выбранного материала с требованиями к паре и подтвердить решение испытанием или проверкой в реальном узле.
