Для запорной арматуры пищевых трубопроводов выбирают смазку с регистрацией NSF H1, если возможен только случайный контакт материала с пищей. Состав подбирают с учетом материалов корпуса и уплотнений, рабочей среды и рекомендаций производителя оборудования. Наносят его в минимальном количестве, достаточном для работы узла: H1 не разрешает избыточное смазывание и не заменяет исправное уплотнение.
Статья поможет инженерам, техническим специалистам и снабженцам разобраться, что означает категория H1, как проверить совместимость смазки с арматурой и где она нужна для герметизации. Отдельно рассмотрим подготовку узла, нанесение состава и обслуживание вспомогательных элементов клапанов.
Как выбрать смазку для трубопроводов пищевого производства
Сначала определяют, возможен ли контакт смазочного материала с пищей.
Если контакт только случайный, для узла подходит смазка с регистрацией H1. Эта категория не означает, что смазку можно наносить на любые поверхности или использовать там, где контакт с продуктом постоянный и намеренный.
Для H1 важна правовая основа: американский документ 21 CFR 178.3570 устанавливает разрешенные компоненты для смазок, которые могут случайно контактировать с пищей. В источниках для H1 также указан предел возможного попадания смазки в пищу: не более 10 ppm, или 10 mg/kg. Это не отменяет требования минимизировать количество материала и предотвращать его попадание в продукт.
При выборе проверяют не только маркировку. Смазка должна подходить к материалам корпуса, уплотнений и других деталей, а также не ухудшать работу клапана или фитингов. Для пищевого оборудования важны низкое трение, защита от износа и коррозии, совместимость с уплотнениями и отсутствие влияния на вкус и запах продукта. Для арматуры питьевой воды дополнительно учитывают местные требования к материалам, контактирующим с водой.
H1 и ISO 21469: в чем разница
H1 обозначает регистрацию смазки для возможного случайного контакта с пищей. ISO 21469 охватывает гигиенические требования на протяжении жизненного цикла смазки: от формуляции и производства до применения и обращения. Это разные критерии, поэтому наличие одного не следует считать автоматическим подтверждением другого.
Не стоит также смешивать H1 и H2. H2 применяют в зонах, где контакт смазки с пищей запрещен. Категория H2 не является «более строгой» версией H1: она предназначена для другого сценария. Категория 3H относится к разделительным агентам для прямого контакта, а H3 - отдельная категория, не равная 3H.
Совместимость смазки с арматурой и уплотнениями
Для герметизации арматуры пищевой смазкой недостаточно подобрать состав только по категории допуска.
Материалы клапана, фитингов и уплотнений могут различаться, поэтому проверяют совместимость конкретной смазки с металлами, пластиками и эластомерами. Учитывают также рабочую среду и рекомендации изготовителя оборудования.
Несовместимый состав может повлиять на механику клапана или работу уплотнения. Поэтому при подборе сверяются с паспортом смазки и документацией производителя арматуры. Если сведения о совместимости для конкретного материала не указаны, их уточняют до обслуживания, а не после появления утечки или затрудненного хода.
Смазка может участвовать в герметизации подвижных соединений, уплотнений и сальников. При этом она не заменяет уплотнительную деталь и не устраняет повреждение, износ или неправильную установку. Если после обслуживания герметичность не восстановилась, нужно проверить состояние и правильность монтажа уплотнения, а также соответствие смазки материалам узла.
Что проверить перед нанесением
Есть ли у смазки регистрация H1, если возможен случайный контакт с пищей.
Подтверждено ли соответствие 21 CFR 178.3570 и нужна ли для данного производства проверка по ISO 21469.
Совместим ли состав с материалами корпуса, уплотнений и рабочей средой.
Допускает ли изготовитель арматуры применение выбранной смазки.
Исправны ли уплотнения и нет ли оснований заменить их вместо попытки компенсировать дефект смазкой.

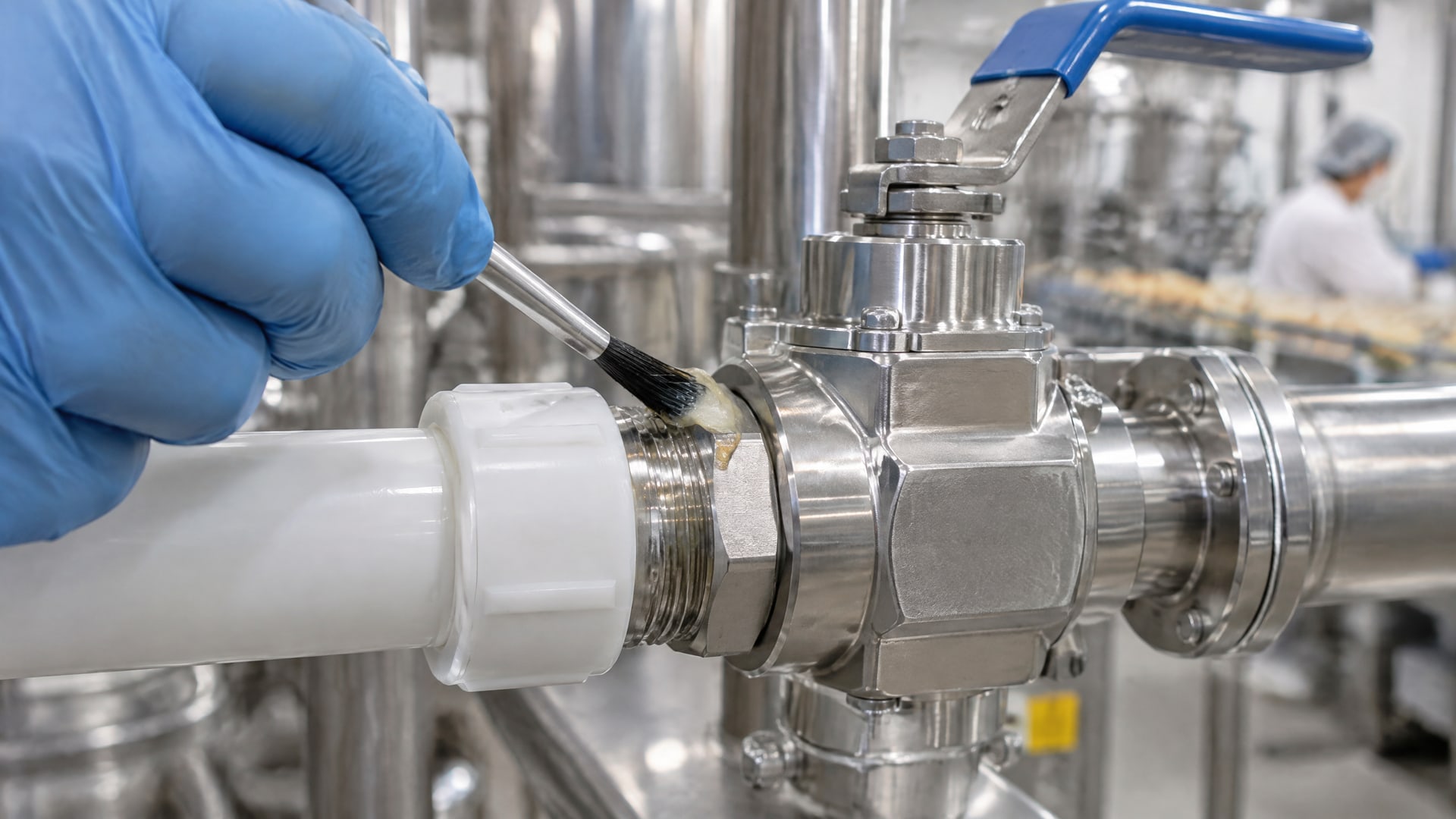

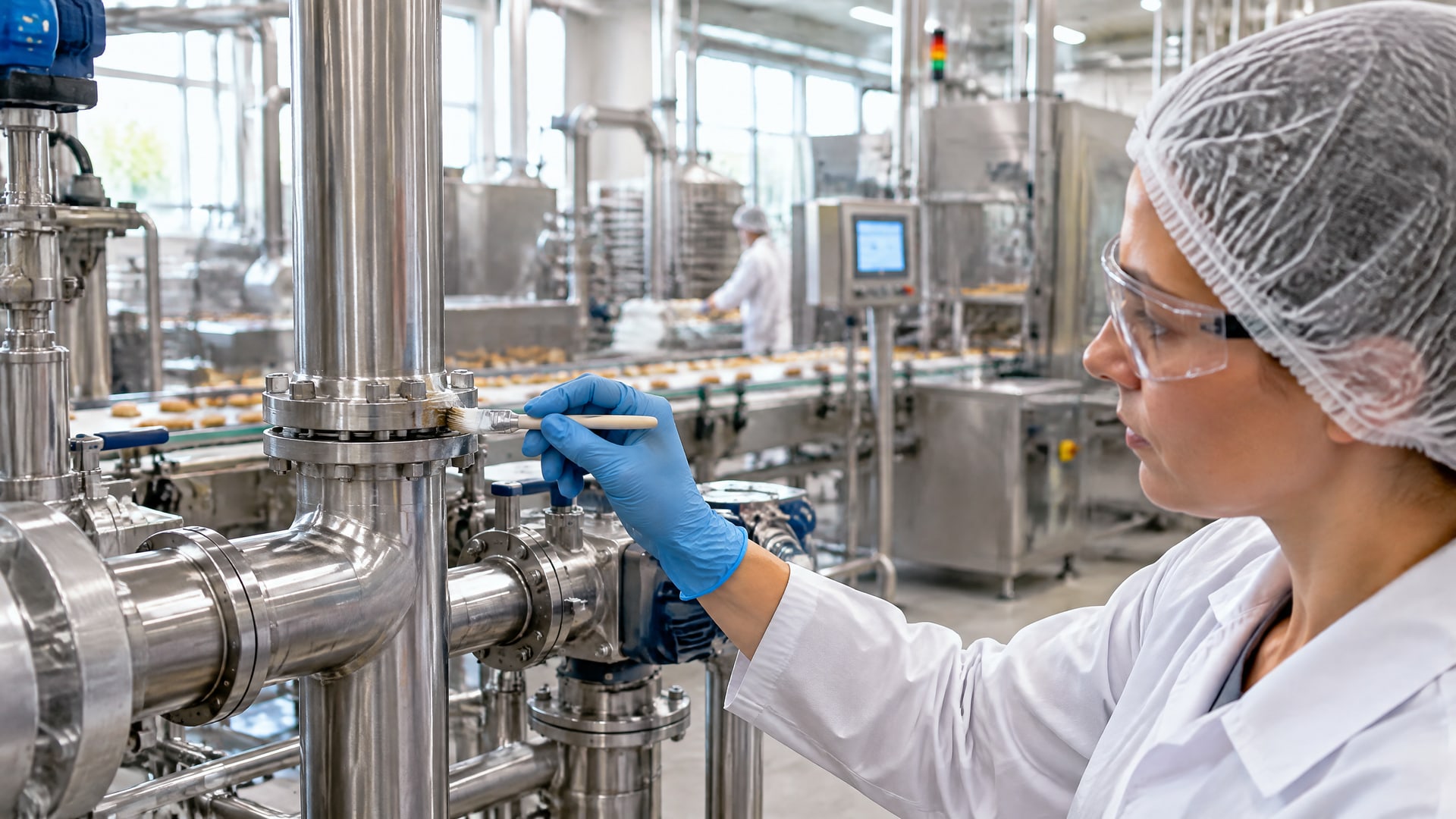

Как наносить смазку на пищевые краны и клапаны

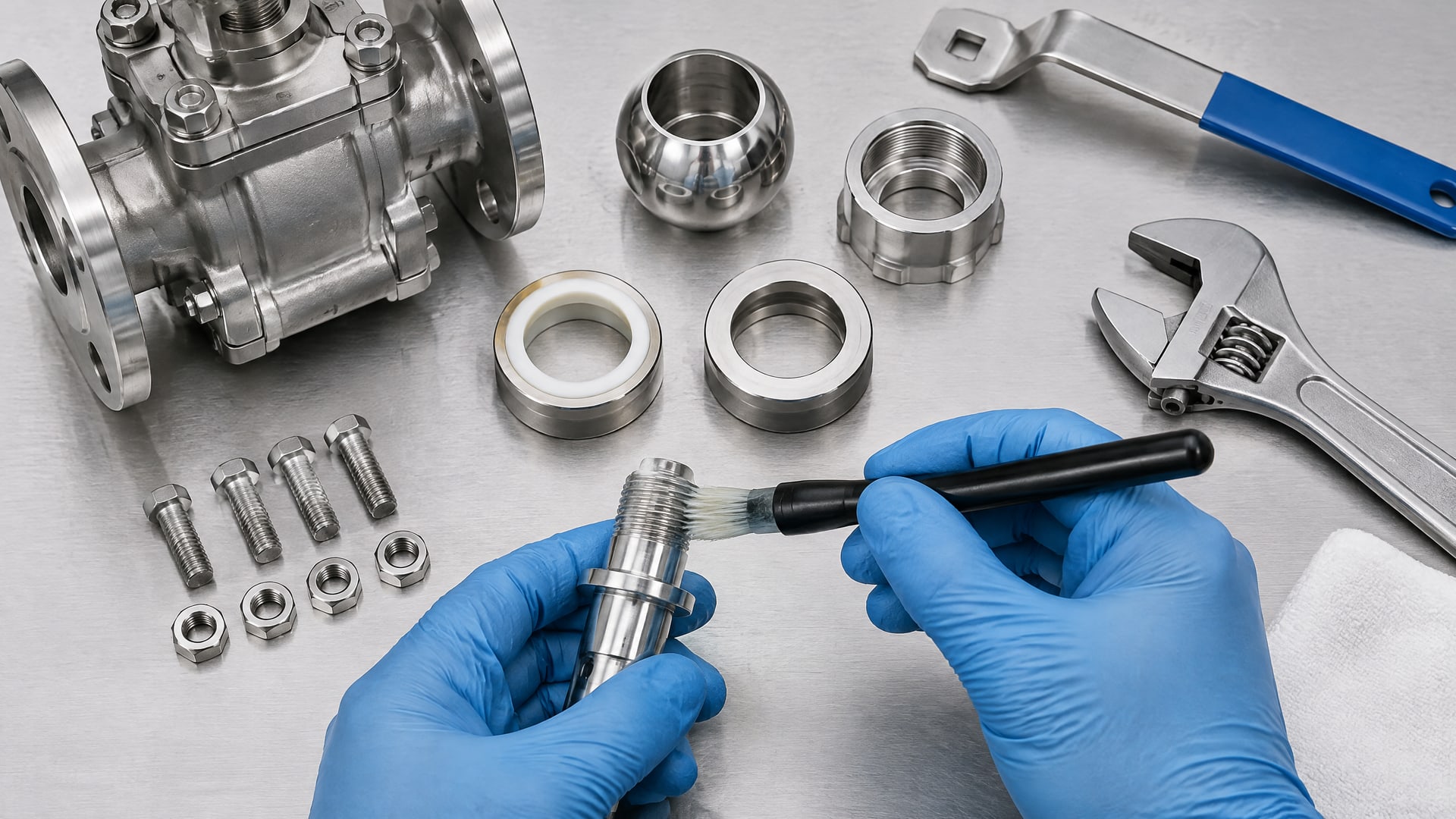

Перед обслуживанием определяют, какие подвижные соединения, уплотнения или сальники требуют смазывания.
Порядок работ выбирают по документации производителя арматуры и паспорту смазки. Это помогает не наносить состав на детали, для которых он не предназначен, и учитывать особенности конкретного клапана.
Наносить смазку следует в минимальном количестве, достаточном для технического эффекта. Такой принцип прямо указан в требованиях NSF к применению смазок H1. Наличие регистрации не дает оснований использовать состав с избытком: даже H1 предназначена лишь для ситуации возможного случайного контакта, а не для намеренного попадания в продукт.
Для смазывания и защиты уплотнений арматуры важны устойчивость к рабочей среде и совместимость с материалом уплотнения. Если состав вымывается водой или моющими растворами, это нужно учитывать при выборе и интервале обслуживания. Для такой задачи в работе применяют силиконовую пластичную смазку EFELE SG-393 с допуском NSF H1: она предназначена для уплотнений запорной арматуры, трубопроводов и другого пищевого оборудования и устойчива к смыванию водой и моющими растворами.
После нанесения проверяют работу арматуры и герметичность соединений в соответствии с процедурой предприятия и требованиями изготовителя оборудования. Если проблема сохраняется, повторное увеличение количества смазки не следует считать решением: нужно оценить состояние уплотнения и совместимость материалов.
Как обеспечить герметизацию арматуры пищевой смазкой
Смазка помогает снизить трение в подвижном соединении и поддерживает работу уплотнения, если состав соответствует материалам узла.
Однако герметичность зависит не только от смазки: важны исправность уплотнительных деталей, правильная установка и соответствие конструкции арматуры рабочей среде. Поэтому результат обслуживания нельзя оценивать только по наличию смазочного материала.
При утечке сначала выясняют ее источник. Проверяют, связано ли нарушение с уплотнением, его установкой или состоянием сопрягаемых деталей. Смазку рассматривают как часть обслуживания узла, а не как замену ремонту. Такой подход особенно важен, если оборудование контактирует с продуктом и случайное попадание смазки должно оставаться в пределах требований H1.
Устойчивость к смыванию и коррозионная защита также входят в число свойств, которые учитывают для пищевой арматуры. При этом нужные характеристики определяют по фактическим условиям эксплуатации и паспорту продукта. Универсального состава для всех клапанов и уплотнений нет: одна и та же смазка может по-разному подходить к разным материалам.
Как оценить результат обслуживания
Арматура работает без ухудшения механики после нанесения состава.
Уплотнения и материалы клапана совместимы со смазкой.
Количество смазки не превышает необходимое для работы узла.
Герметичность обеспечивают исправные детали, а не избыток смазочного материала.
Порядок обслуживания соответствует документации оборудования и паспорту смазки.
Смазка вспомогательных элементов клапанной арматуры
В запорной арматуре с приводом могут быть элементы, которые не контактируют непосредственно с пищевым потоком, но требуют защиты от влаги или коррозии.
Их обслуживание нужно отделять от смазывания уплотнений в продуктовой зоне: область применения и требуемые свойства состава для этих узлов могут различаться.
Когда выбирать
Для уплотнений, контактирующих с пищевой средой, проверяют регистрацию H1 и совместимость с материалом уплотнения.
Для электрических контактов и разъемов оценивают потребность в защите от коррозии и влаги.
Для направляющих пневмоцилиндров проверяют соответствие смазки назначению узла и документации оборудования.
Для защиты электроконтактов и разъемов от влаги и коррозии, а также смазывания направляющих пневмоцилиндров подходит силиконовая смазка-компаунд EFELE SG-385 с пищевым допуском NSF H1.
Такой подбор не заменяет проверку условий применения. Даже при наличии допуска H1 смазку используют только в тех узлах, для которых она предназначена, и в количестве, необходимом для выполнения функции. Для самой арматуры порядок выбора остается прежним: установить возможный сценарий контакта с пищей, проверить совместимость материалов и свериться с документацией оборудования.
Часто задаваемые вопросы
Можно ли применять смазку H1 в любом месте пищевого производства?
Нет. H1 допускает смазку только в узлах, где возможен случайный контакт с пищей. Если контакт постоянный и намеренный, H1 для этого сценария не подходит. Кроме того, даже в допустимой зоне смазку используют в минимальном количестве и проверяют ее совместимость с материалами оборудования.
Что означает предел 10 ppm для смазки H1?
Для смазок H1 в источниках указан предел возможного попадания в пищу не более 10 ppm, или 10 mg/kg, при случайном контакте. Это не разрешение допускать регулярное попадание смазки в продукт. При обслуживании необходимо минимизировать ее количество и не наносить состав с избытком.
Достаточно ли маркировки H1 для герметизации клапана?
Нет. H1 описывает возможность случайного контакта с пищей, но не подтверждает автоматически совместимость с конкретным уплотнением и рабочей средой. Нужно сверить паспорт смазки с материалами арматуры и рекомендациями производителя. Сама смазка также не заменяет поврежденное или изношенное уплотнение.
Чем ISO 21469 отличается от регистрации H1?
H1 относится к регистрации смазки для возможного случайного контакта с пищей. ISO 21469 устанавливает гигиенические требования к жизненному циклу смазки, включая формуляцию, производство, применение и обращение. Эти обозначения связаны с пищевой безопасностью, но не заменяют друг друга.
Подходит ли H2 для смазывания клапанов в пищевой зоне?
H2 применяют там, где контакт смазки с пищей запрещен. Поэтому эта категория не подходит для узла, в котором возможен случайный контакт с продуктом. Для такого сценария рассматривают смазку H1, проверяют совместимость и соблюдают требование минимального нанесения.
Заключение
Для смазывания запорной арматуры пищевых трубопроводов выбирают состав H1, если возможен только случайный контакт с пищей. Перед применением проверяют соответствие 21 CFR 178.3570, необходимость ISO 21469, совместимость с материалами и рекомендации изготовителя арматуры. Смазку наносят в минимальном количестве, а герметичность обеспечивают исправные и правильно установленные уплотнения.
Практический следующий шаг - составить перечень клапанов и материалов их уплотнений, затем сверить его с документацией оборудования и паспортом выбранной смазки. Если герметичность после обслуживания не восстановилась, проверяют уплотнение и состояние узла, а не компенсируют проблему дополнительным количеством состава.
