Графит в узлах трения втулок помогает снизить зависимость от регулярной подачи жидкой смазки: твердый смазочный материал закладывают в конструкцию, а при работе он переносится на сопряженную поверхность. Такие решения рассматривают для узлов с высокой температурой, затрудненным доступом для обслуживания или риском вымывания смазки. При этом выбор зависит не только от наличия графита, но и от материала втулки, ее конструкции и режима работы.
Статья полезна инженерам, техническим специалистам и закупщикам, которым нужно оценить бронзографитовые втулки, спеченные подшипники с графитом и методы проверки их характеристик. Разберем устройство таких изделий, условия применения, значение пористости и содержания масла, а также стандарты испытаний спеченных материалов.

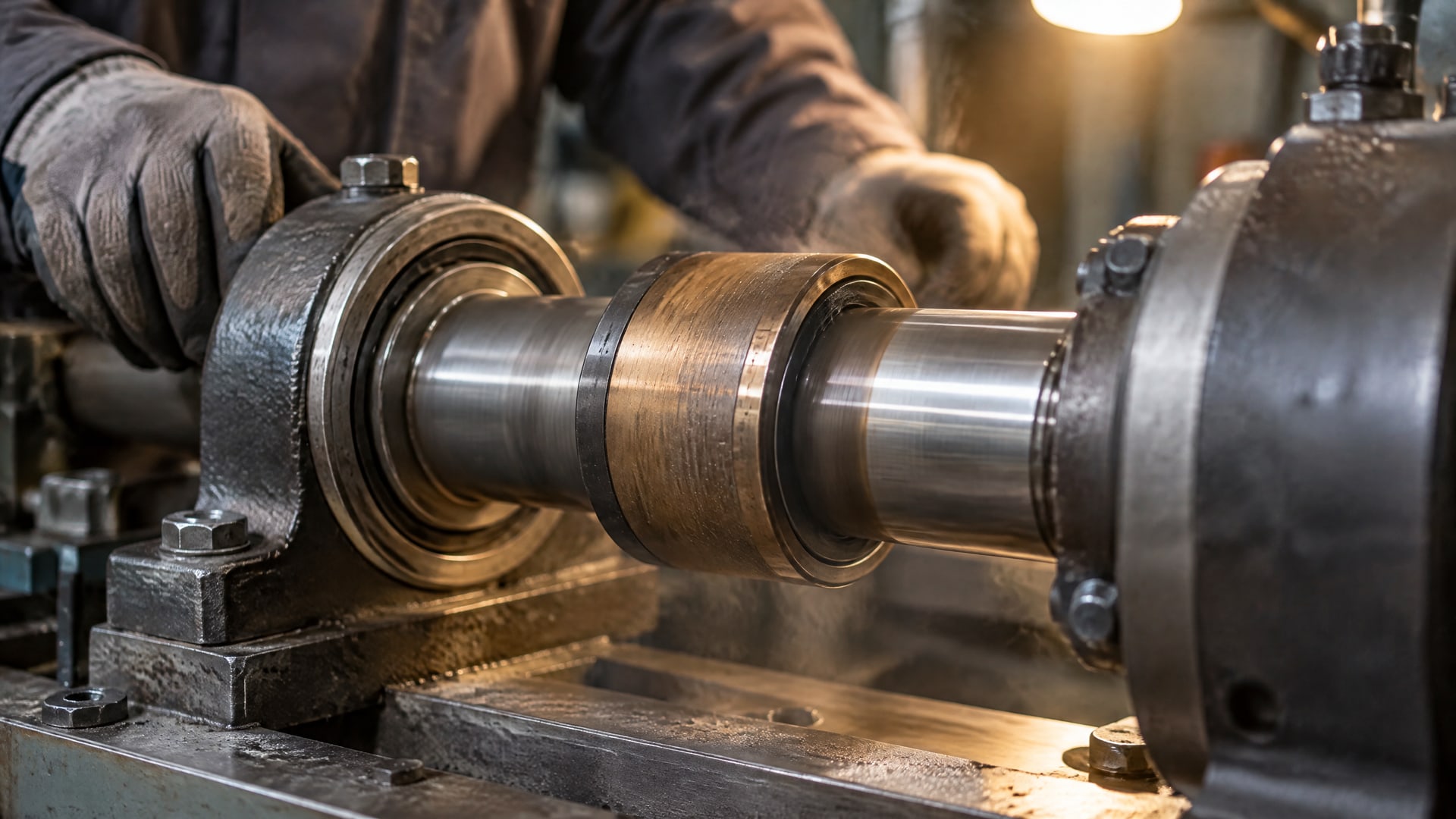

Как графит работает в узлах трения втулок
В графитонаполненной втулке твердая смазка встроена в конструкцию.

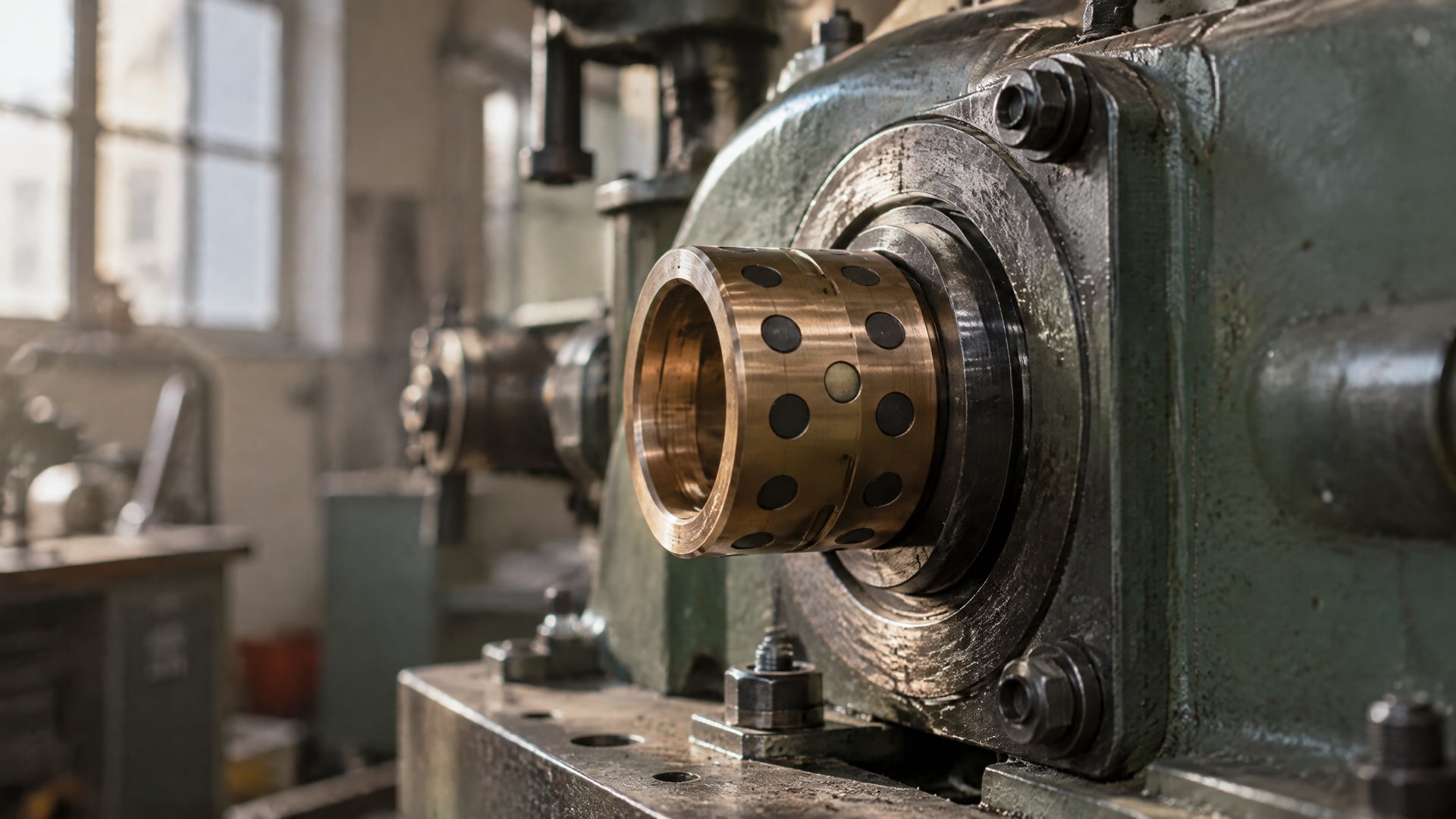

В бронзовой матрице размещают полости или канавки, заполненные графитом либо дисульфидом молибдена. Во время движения материал переносится на сопряженную поверхность и снижает трение. В отличие от системы, где смазку постоянно подают извне, источник твердой смазки находится непосредственно в рабочей зоне.
Такое решение рассматривают для узлов, в которых регулярное обслуживание затруднено или жидкая смазка может быть вымыта. Оно также может быть полезно при высокой температуре, когда подвод масла или пластичной смазки ограничен. Однако самосмазывание не означает, что втулка подходит для любого режима: результат зависит от сочетания бронзовой матрицы, расположения графита и условий контакта.
Для графитонаполненных бронзовых втулок в отдельных конструкциях указывают рабочую температуру до 300 °C и несущую способность до 250 Н/мм². Эти значения нельзя переносить на все изделия: характеристики зависят от сплава и конструкции втулки. В справочных данных по спеченным бронзовым подшипникам для отдельных исполнений приводится возможность работы при температуре до 425 °C; применимость такого диапазона также зависит от выбранного сплава бронзы и графита.
Встроенная смазка и обслуживание
Твердая смазка может снизить потребность в регулярном обслуживании, если конструкция и режим эксплуатации подобраны правильно. Это важно для узлов, к которым сложно подобраться для пополнения смазки. При этом понятие «необслуживаемая втулка» не заменяет оценку нагрузки, температуры и износа.
Название «бронзографитовая смазка» иногда используют как бытовое обозначение, но важно различать материал втулки и смазочный материал. Бронзографитовая втулка содержит твердый смазочный компонент в своей структуре; пластичная смазка с графитом представляет собой отдельный тип материала и применяется по своим условиям.
При выборе стоит выяснить, каким способом графит введен в бронзу, как устроены его полости и предусмотрена ли в изделии масляная пропитка. Одного обозначения «графитовая» недостаточно, чтобы оценить ресурс или допустимую нагрузку. Инженер сопоставляет характеристики конкретного исполнения с режимом узла, а закупщик сверяет обозначение изделия и параметры со спецификацией.
Твердые смазки для втулок: где они уместны
Твердые смазки для втулок выбирают прежде всего по условиям работы.
К подходящим сценариям относят высокую температуру, загрязнение, затрудненный доступ для обслуживания и риск вымывания жидкой смазки. В этих случаях встроенный смазочный материал может поддерживать смазывание контакта без постоянной подачи масла извне.
Но твердая смазка не гарантирует работоспособность при любых нагрузках. При постоянной высокой скорости или ударных воздействиях необходимо оценить режим PV, тепловыделение и износ по данным производителя и результатам испытаний. Если таких данных для конкретной втулки нет, вывод о пригодности только по наличию графита будет недостаточным.
Что проверить до выбора
Рабочие нагрузку, скорость и температуру узла.
Материал втулки и способ размещения графита.
Наличие масляной пропитки и фактическое содержание масла, если изделие не является сухим.
Плотность и открытую пористость спеченной заготовки.
Геометрию и допуски, предусмотренные для конкретного исполнения.
Пористость особенно важна для спеченных втулок: она связана с внутренней структурой материала, а при масляной пропитке - с содержанием масла. Поэтому сравнивать изделия только по внешнему диаметру или заявлению о самосмазывании не следует. Для подбора нужны характеристики материала и геометрии, соответствующие конструкции узла.
Когда задача связана не со встроенной графитовой вставкой, а с нанесением твердосмазочного покрытия на деталь, рассматривают и другое решение. Если жидкая смазка не удерживается в контакте, а узел испытывает фреттинг или затрудненный холодный пуск, покрытие может стать альтернативой традиционной подаче смазки. В таком случае MODENGY 1001 рассматривают как антифрикционное твердосмазочное покрытие на основе дисульфида молибдена и графита; выбор должен учитывать материал деталей и режим контакта.

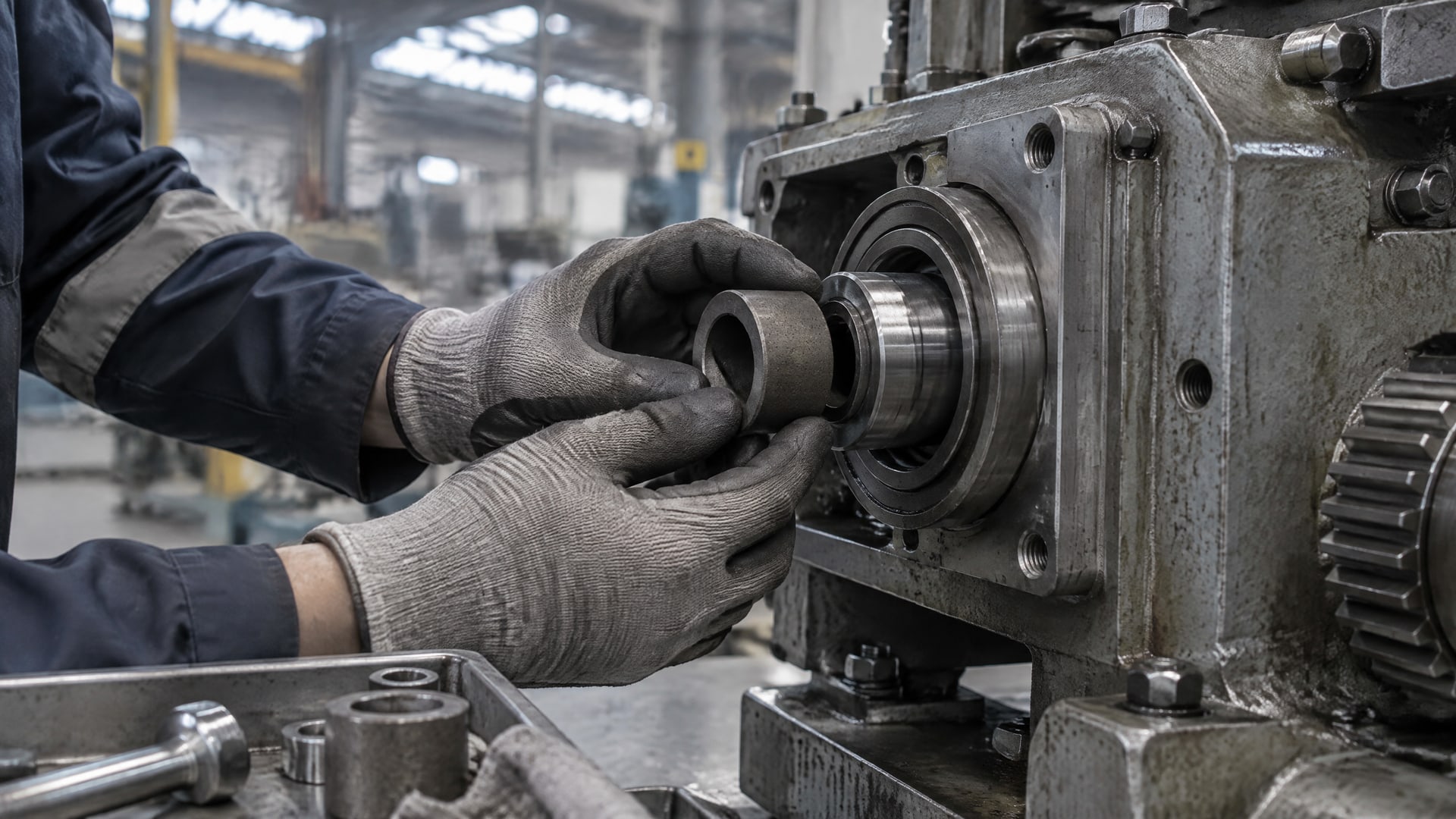

Спеченные подшипники с графитом: плотность, пористость и масло
Спеченные подшипники с графитом нельзя оценивать только по названию материала.
Для таких изделий значимы химический состав, плотность, открытая пористость, прочность, размеры и, если предусмотрена пропитка, содержание масла. Эти характеристики влияют на соответствие втулки заданному режиму и должны рассматриваться вместе с конструкцией и условиями эксплуатации.
Стандарт ISO 5755:2022 задает требования к химическому составу и физико-механическим свойствам спеченных металлических материалов для подшипников и конструкционных деталей. В нем также указаны связанные методы контроля: ISO 2738 применяют для определения плотности, содержания масла и открытой пористости. Для прочности, образцов и размеров или допусков втулок в связанной нормативной системе используются ISO 2739, ISO 2740 и ISO 2795.
В данных по материалу согласно ASTM B438-13 приведен пример, где при максимальном содержании графита 5% и плотности 6,6 г/см³ в материале остаются лишь следы масла. Это иллюстрирует, что графитовая система может работать при минимальной роли жидкой смазки, но не доказывает, что любая втулка с таким составом будет подходить конкретному механизму. Параметры относятся к описанному материалу и не заменяют спецификацию изделия.
Почему нельзя ориентироваться только на долю графита
Увеличение содержания твердой смазки само по себе не гарантирует улучшения характеристик. Избыток графита может снизить несущую способность, поэтому важен баланс состава, плотности и пористости. Работоспособность зависит и от того, как графит распределен в бронзе или введен в спеченную структуру.
Следует также различать пропитанные и сухие исполнения. Если втулка содержит масло, его наличие и количество имеют значение для оценки изделия; стандарты предусматривают отдельное определение содержания масла и открытой пористости. Поэтому формулировки «спеченный подшипник» и «графитовая втулка» сами по себе не дают полной картины смазочного механизма.
Перед закупкой полезно запросить данные на конкретное исполнение: состав, плотность, пористость, способ смазывания и допуски. Для приемки сверяются со спецификацией, а не только с номинальным размером или общим описанием материала. Это помогает отличить характеристики конкретной втулки от типовых сведений о группе изделий.

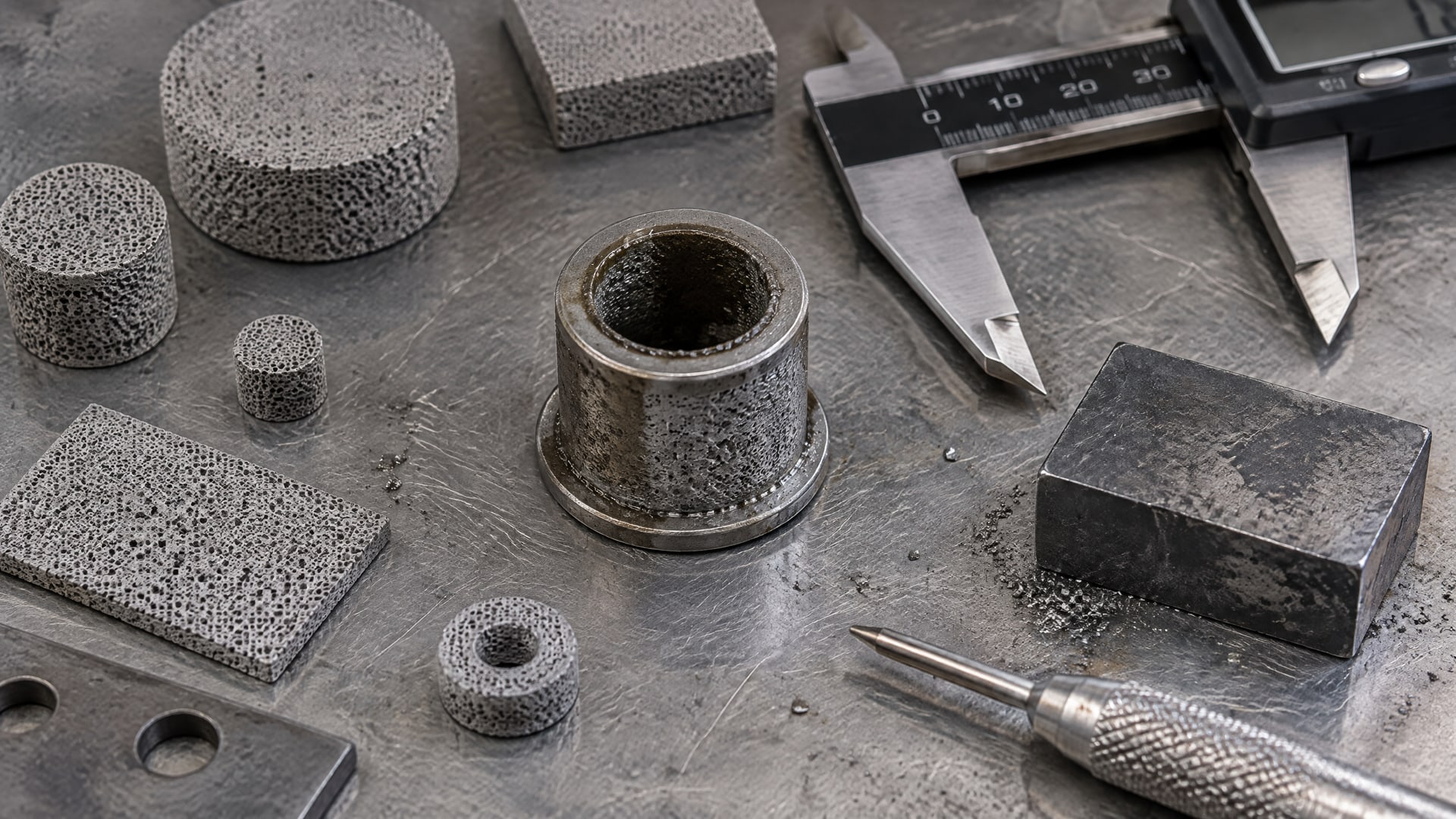

Испытания спеченных материалов и стандарты контроля
Испытания спеченных материалов помогают проверить характеристики порошкового сырья и готовых заготовок.
Для порошка важна текучесть перед прессованием и спеканием, для готового материала - плотность, пористость и механические показатели. Набор испытаний выбирают с учетом того, какие свойства определяют пригодность детали для узла.
ISO 4490:2018 относится к определению текучести металлических порошков и используется для контроля порошкового сырья. ISO 5755:2022 устанавливает требования к спеченным металлическим материалам для подшипников и деталей, а ISO 2738 описывает определение плотности, содержания масла и открытой пористости. Для контроля геометрии и ряда механических характеристик учитывают также ISO 2795, ISO 2739 и ISO 2740.
Для оценки механических свойств применяют дополнительные методы. ISO 5754:2023 описывает испытание ударной вязкости образцов из спеченных металлов, а ISO 3325 - определение поперечной прочности спеченных металлических материалов. Эти стандарты не заменяют друг друга: каждый относится к определенной характеристике или этапу проверки.
Как связать испытания с приемкой втулки
Перед испытаниями следует определить, какие параметры влияют на работу конкретного узла. Для пропитанной втулки могут быть важны содержание масла и открытая пористость; для спеченной заготовки - плотность и прочность; для готовой втулки - размеры и допуски. Если проверять только внешний вид и номинальный размер, свойства внутренней структуры останутся неоцененными.
Практический перечень контроля может включать:
текучесть металлического порошка по ISO 4490:2018;
плотность, содержание масла и открытую пористость по ISO 2738;
проверку параметров спеченного материала по ISO 5755:2022;
испытания механических характеристик по ISO 5754:2023 и ISO 3325;
проверку размеров и допусков втулок с учетом ISO 2795.
Конкретный объем проверки определяется спецификацией и задачей приемки. Не следует приписывать стандарту свойства, которые он не нормирует: номер документа указывает на метод или область требований, но не подтверждает автоматически пригодность втулки к любому режиму. Для выбора важны результаты контроля именно того материала и исполнения, которое будет установлено в узел.
Ограничения применения и выбор смазочного решения
Графитовые втулки не освобождают от расчета и проверки условий эксплуатации.
Важны нагрузка, температура, скорость, конструкция контакта, тепловыделение и износ. Данные о диапазоне температур или несущей способности относятся к определенным исполнениям, поэтому их нужно сопоставлять с паспортными характеристиками выбранного изделия.
Не следует считать, что любое изделие с графитом одинаково работает в разных условиях. Результат зависит от сплава, способа размещения твердой смазки, качества спекания и наличия масляной пропитки. Если узел работает с постоянной высокой скоростью или ударными нагрузками, самосмазывающаяся втулка не заменяет инженерную проверку PV-режима и тепловыделения.
Совет инженера
Сценарий: сопряжение может испытывать схватывание и задиры, а конструкция предусматривает применение пластичной смазки с графитом. В такой задаче важно не смешивать выбор втулки со смазкой: твердая смазка, встроенная в бронзовую матрицу, и пластичная смазка с графитом выполняют разные функции.
Что проверяют: сопоставляют режим контакта и требования к смазочному материалу, затем сверяют состав и назначение выбранного продукта с технической документацией. EFELE Графитовая смазка - пример пластичной смазки с графитом, применяемой для предотвращения схватывания и задиров.
Итог: решение принимают по условиям конкретного узла. Если нужна втулка со встроенным источником смазки, оценивают ее материал, конструкцию и характеристики; если требуется пластичная смазка, проверяют ее соответствие сопряжению и режиму эксплуатации.
При закупке полезно запросить не только внешний размер, но и данные о материале, структуре, пористости, способе смазывания и допусках. Если изготовитель указывает температурный диапазон или допустимую нагрузку, эти значения проверяют для конкретного исполнения, а не переносят на всю категорию графитовых втулок. Такой подход позволяет сравнивать изделия по параметрам, значимым для ресурса узла, а не по одному слову в наименовании.
Часто задаваемые вопросы
Чем графит полезен во втулках?
Графит может служить встроенным источником твердой смазки. В бронзовой матрице его размещают в полостях или канавках, откуда при работе он переносится на сопряженную поверхность. Эффект зависит от конструкции втулки, сплава, нагрузки и температуры, поэтому само наличие графита не подтверждает пригодность изделия для любого узла.
При какой температуре работают графитовые бронзовые втулки?
Для отдельных графитонаполненных бронзовых втулок указывают рабочую температуру до 300 °C. В справочных данных для некоторых спеченных бронзовых подшипников с графитом приводится температура до 425 °C. Эти значения относятся к конкретным исполнениям и зависят от сплава бронзы и выбранного графита.
Нужны ли испытания спеченной втулки, если известен ее размер?
Да, одного размера недостаточно, чтобы оценить свойства спеченного материала. Значение могут иметь плотность, открытая пористость, содержание масла и прочность. ISO 2738 описывает определение плотности, содержания масла и открытой пористости, а ISO 2795 относится к размерам и допускам спеченных втулок.
Графитовая втулка полностью заменяет подачу масла?
Не всегда. Существуют исполнения с масляной пропиткой, а содержание масла и открытая пористость рассматриваются как отдельные характеристики. Необходимость внешней смазки зависит от типа втулки и условий работы. Решение принимают по данным конкретного изделия и расчету узла, а не только по наличию графита.
Заключение
Графит в узлах трения втулок может обеспечить встроенный источник твердой смазки и снизить потребность в регулярном обслуживании там, где подвод жидкой смазки затруднен. Но температурные и нагрузочные показатели зависят от конструкции, сплава и способа введения графита. Для спеченных изделий дополнительно важны плотность, пористость, содержание масла, прочность и геометрия.
Следующий шаг - зафиксировать режим узла и запросить спецификацию конкретной втулки: материал, способ смазывания, допуски и результаты испытаний. Затем сверить эти данные с условиями эксплуатации и определить, нужна ли встроенная твердая смазка, масляная пропитка или отдельная пластичная смазка.
