Бронзографитные антифрикционные материалы сравнивают по коэффициенту трения, износостойкости и сохранению прочности. Одного значения коэффициента недостаточно: результат зависит от контртела, нагрузки, скорости и среды, а увеличение доли твердых включений может снизить трение, но одновременно ухудшить механические свойства материала.
Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают материал для узла скольжения или оценивают результаты испытаний. Разберем, какие свойства бронзографита имеют значение, как сопоставлять результаты разных работ и почему важно учитывать условия, в которых материал будет работать.
Сравнительные триботехнические испытания: что именно оценивают
Сравнительные триботехнические испытания помогают выяснить, как материал ведет себя в заданной паре трения и условиях контакта.
Обычно оценивают три параметра: коэффициент трения, износостойкость и стабильность поведения при изменении нагрузки или скорости. Последний показатель важен для понимания того, сохраняет ли материал предсказуемые свойства за пределами одного режима.
В публикациях по графитонаполненным композициям описана схема «палец-диск». Она применяется для оценки трения и износа. Однако одной схемы недостаточно, чтобы результаты двух работ можно было сопоставить напрямую: необходимо также знать контртело, режим нагружения и среду. Сухое трение и контакт в жидкости дают разные условия работы графитсодержащего материала.
При сравнении бронзографитов нужно проверять, какой состав испытывали и чем он отличался от образца-сравнения. Добавка твердой фазы способна снизить трение, но ее содержание связано и с прочностью. Если в двух образцах различаются одновременно состав, контртело и среда, по итоговой цифре нельзя определить, какой фактор повлиял на результат.
Полезно фиксировать параметры испытания в едином виде:
состав и структура каждого образца;
материал контртела;
сухой контакт или смазочная среда;
нагрузка и скорость, если они указаны в методике;
коэффициент трения и данные об износе;
стабильность результатов при изменении режима.
Такая запись не заменяет испытаний, но позволяет отделить свойство материала от влияния условий контакта. Если публикация сообщает только коэффициент трения, без данных об износе и режиме испытания, ее выводы следует трактовать ограниченно.
Свойства антифрикционных материалов на основе бронзографита
Бронзографитные порошковые материалы ценят за антифрикционные свойства, долговечность, коррозионную устойчивость и немагнитность.
Для инженерной оценки важны не только эти общие характеристики, но и то, как состав материала влияет на трение и прочность в конкретной паре. Поэтому обозначение «бронзографит» само по себе не дает полного представления о поведении образца.
Показателен пример бронзографита БГр4: введение наполнителей позволило снизить содержание олова до 8 мас.% без ухудшения антифрикционных свойств. В той же работе указано, что доля твердых включений не должна превышать 7 мас.%, иначе прочностные свойства резко снижаются. Эти значения относятся к описанному материалу и результатам конкретного исследования, а не к универсальной рецептуре для всех бронзографитов.
При разработке состава возникает компромисс. Твердые фазы могут снижать коэффициент трения, но чрезмерное содержание включений ослабляет материал. Поэтому минимальное трение нельзя считать достаточным признаком лучшего решения: если прочность не соответствует условиям работы, ресурс узла может оказаться неудовлетворительным.
Какие свойства проверять при сравнении
Сначала определяют, какая характеристика важнее для узла: низкое трение, сопротивление износу или сохранение несущей способности. Затем сопоставляют составы по результатам испытаний в одинаковых условиях. Если один образец испытывали в жидкости, а другой при сухом контакте, вывод о преимуществе материала будет ненадежным.
Также нужно учитывать марку и форму графита. В одной из работ среди исследованных вариантов лучшие антифрикционные свойства показал коллоидный графит. Это наблюдение нельзя автоматически переносить на любые составы: оно относится к материалам и условиям конкретного исследования. На практике состав проверяют вместе с контртелом и рабочей средой.

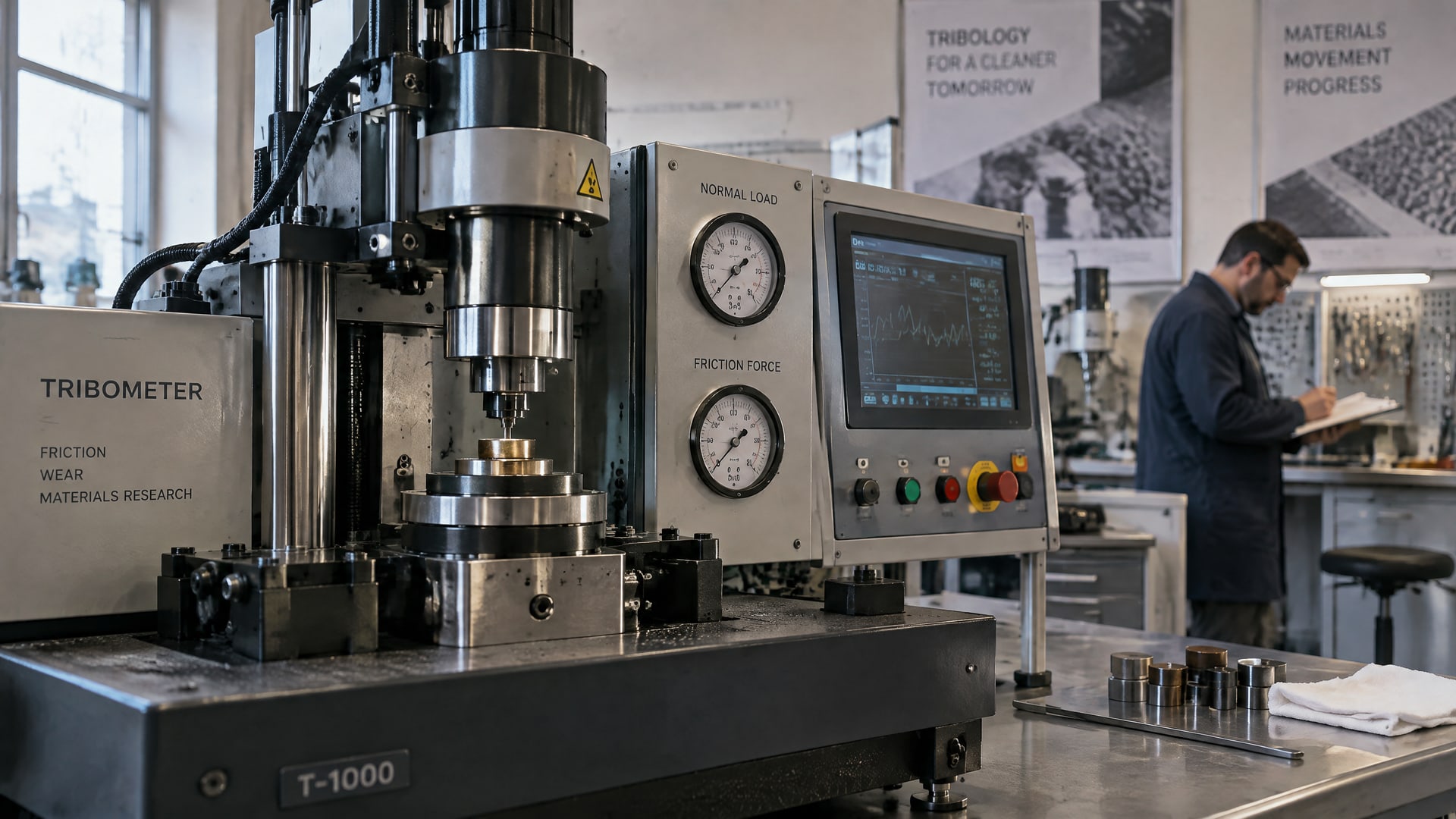

Методика триботехнических испытаний: как сделать сравнение корректным
Методика триботехнических испытаний должна соответствовать предполагаемому применению материала.

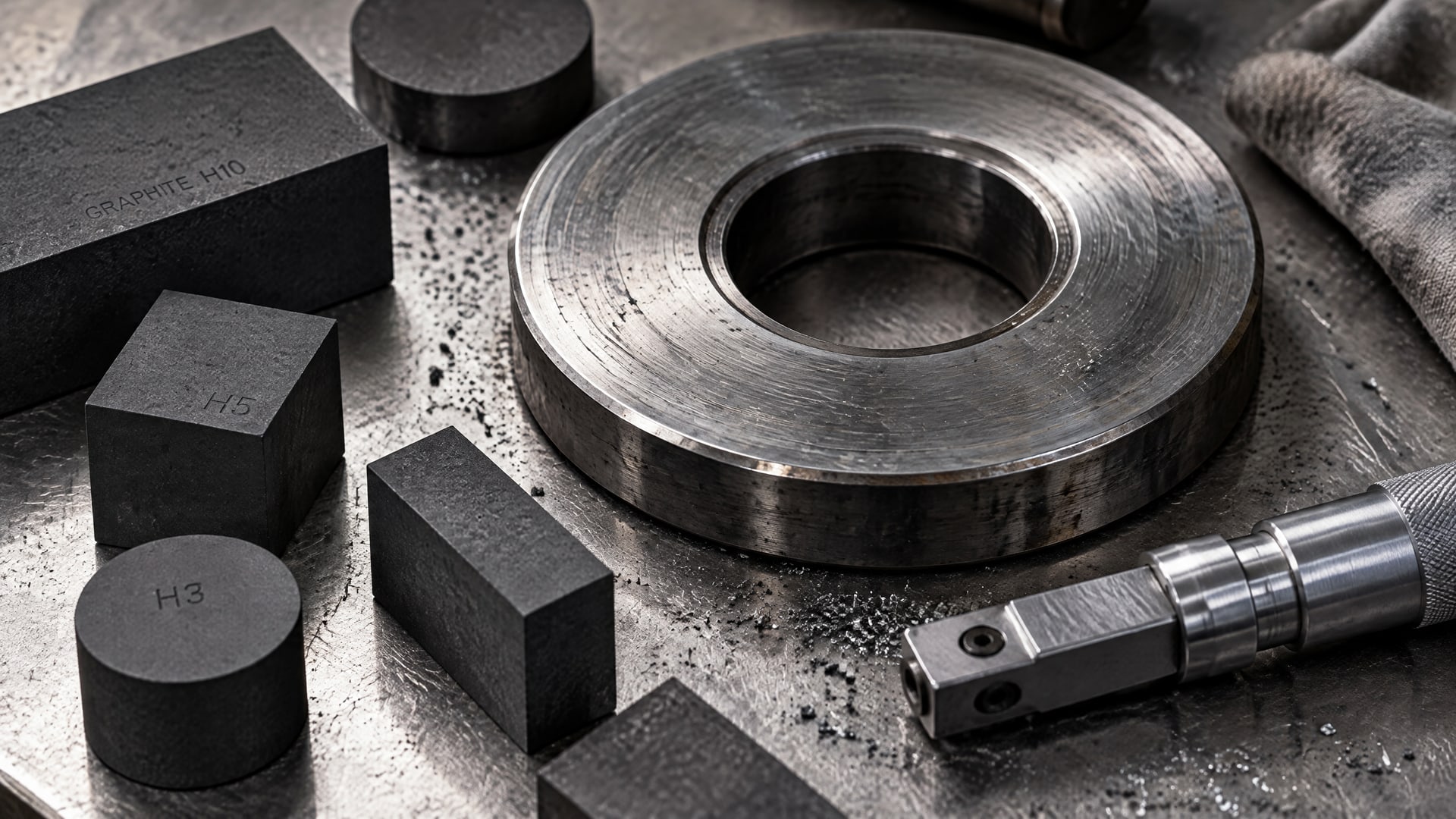

В первую очередь определяют рабочую пару: бронзографит и сталь, бронзографит и бронза или другое контртело. Для графита это принципиально, поскольку коэффициент трения зависит от материала второй поверхности. В опубликованных данных для графита приводится диапазон 0,18-0,27 при контакте с разными контртелами, включая сталь, бронзу и твердый сплав.
Далее устанавливают, будет ли контакт сухим или происходить в смазочной среде. Графитсодержащие композиции могут вести себя по-разному в этих условиях. В частности, для стеклонаполненного бронзографита в водно-гликолевой жидкости после формирования сервовитной пленки сообщен коэффициент трения не выше 0,001. Это результат для конкретной композиции и среды, а не характеристика любого бронзографита.
При планировании сравнения важно, чтобы образцы проходили испытания по одной схеме и в сопоставимых режимах. Если меняются одновременно скорость, нагрузка, контртело и среда, определить причину различий будет сложно. Поэтому методику описывают вместе с результатом, а не отделяют коэффициент трения от условий его получения.
Перед выводом о преимуществе материала проверьте:
одинаковы ли схема испытания и контртело;
сопоставимы ли сухой контакт и смазочная среда;
представлены ли данные об износе наряду с коэффициентом трения;
проверялось ли поведение при разных нагрузках и скоростях;
известен ли состав образцов и тип графита.

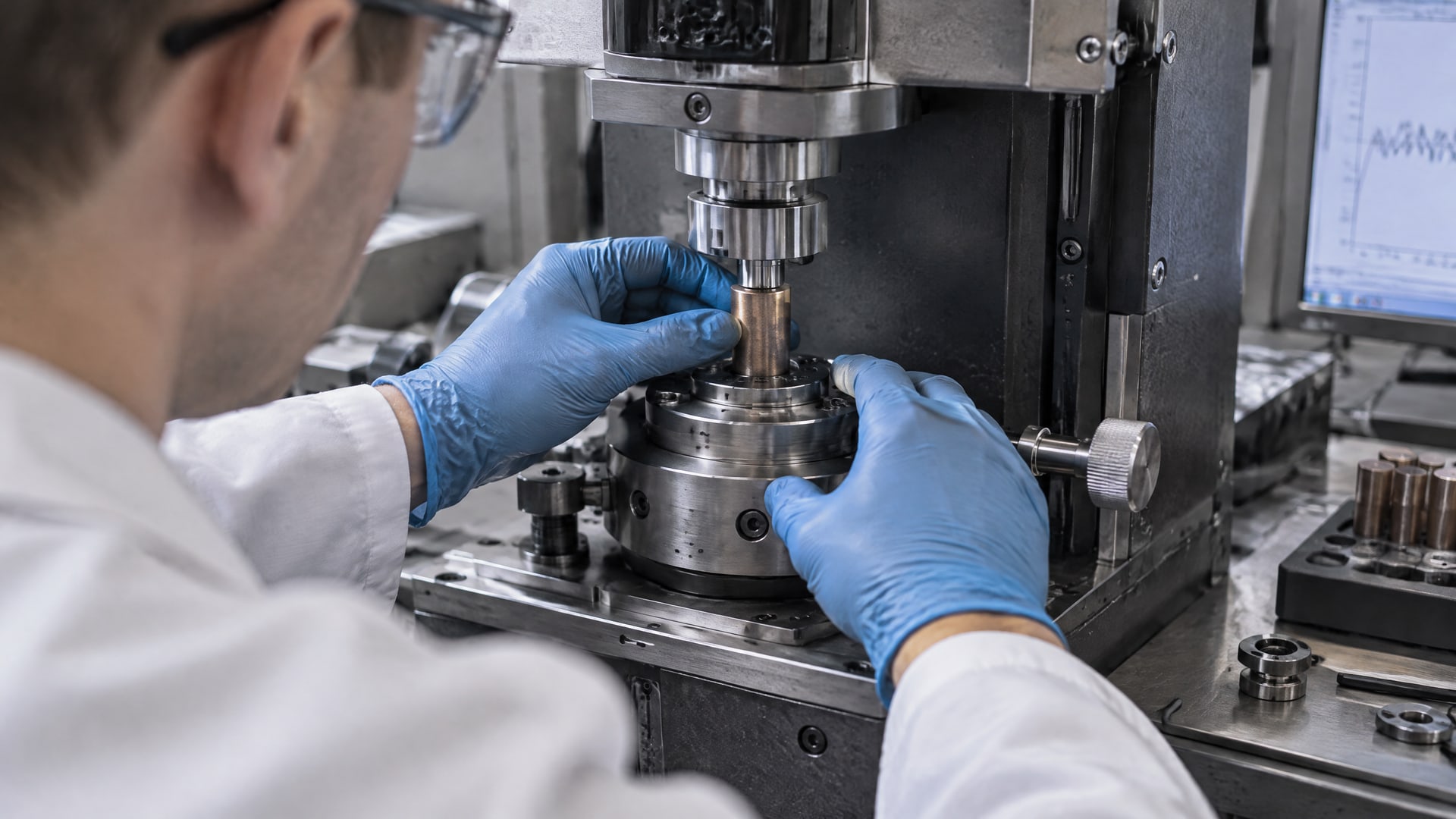

Испытания по схеме «палец-диск» упоминаются в исследованиях графитонаполненных композиций, но само название схемы не гарантирует сопоставимость результатов. Для технического решения важны все условия теста и полнота отчета.
Коэффициент трения графита: почему нет единого значения
Коэффициент трения графита не является постоянной характеристикой, которую можно без уточнений перенести из одной задачи в другую.
На него влияют контртело, марка и форма графита, скорость, нагрузка и рабочая среда. Поэтому числа из разных публикаций описывают разные сочетания условий.
В одной работе для графита приводится диапазон коэффициента трения 0,1-0,15, а для контакта графита с различными контртелами в другой публикации указан диапазон 0,18-0,27. Для графитизированных поверхностей сообщаются значения порядка 0,03-0,04. Отдельное исследование стеклонаполненного бронзографита в водно-гликолевой жидкости после формирования сервовитной пленки описывает коэффициент не выше 0,001. Эти цифры нельзя выстроить в прямой рейтинг: речь идет о разных материалах и условиях.
Трибологические свойства графита связаны с образованием адсорбированного графитового покрытия на поверхности трения. Состояние и формирование этого покрытия зависят от условий контакта, поэтому одинаковый материал может демонстрировать разные результаты в различных режимах. Низкое значение в одном испытании не гарантирует такого же результата в другом узле.
Как интерпретировать результаты
Сначала выясните, к какой паре трения относится опубликованное значение. Затем проверьте, проводили ли тест в жидкости или при сухом контакте и приведены ли сведения об износе. Без этих данных число показывает только результат конкретного измерения, но не прогнозирует ресурс изделия.
Для сравнения «2 антифрикционных материала» нужна одна и та же методика. Если испытания выполнены в сопоставимых условиях, разница коэффициентов становится полезной для выбора. Если условия различаются, корректнее рассматривать результаты как отдельные наблюдения, а не как доказательство превосходства одного состава.
Требования к антифрикционным материалам и их применение
Требования к антифрикционным материалам определяются условиями узла, а не одной целевой цифрой коэффициента трения.
Материал должен сочетать подходящие триботехнические свойства с достаточной прочностью. Для бронзографита это особенно важно при изменении доли твердых включений: добавка может снижать трение, но ее избыток ухудшает прочностные характеристики.
При выборе учитывают контртело и рабочую среду. Данные для графита при контакте со сталью или бронзой полезны только тогда, когда пара в испытании соответствует реальному узлу. Если материал работает в жидкости, нужно искать результаты для сопоставимой среды: исследования показывают, что формирование сервовитной пленки может сопровождаться существенным снижением трения.
Триботехнические испытания материалов не следует смешивать с оценкой смазки или покрытия. Это разные решения: материал задает характеристики самого элемента, а смазка и покрытие работают на поверхности контакта. Если требуется снизить трение или риск износа, специалист выбирает подход не только по названию компонента, но и по механизму его работы и условиям эксплуатации.
Совет инженера

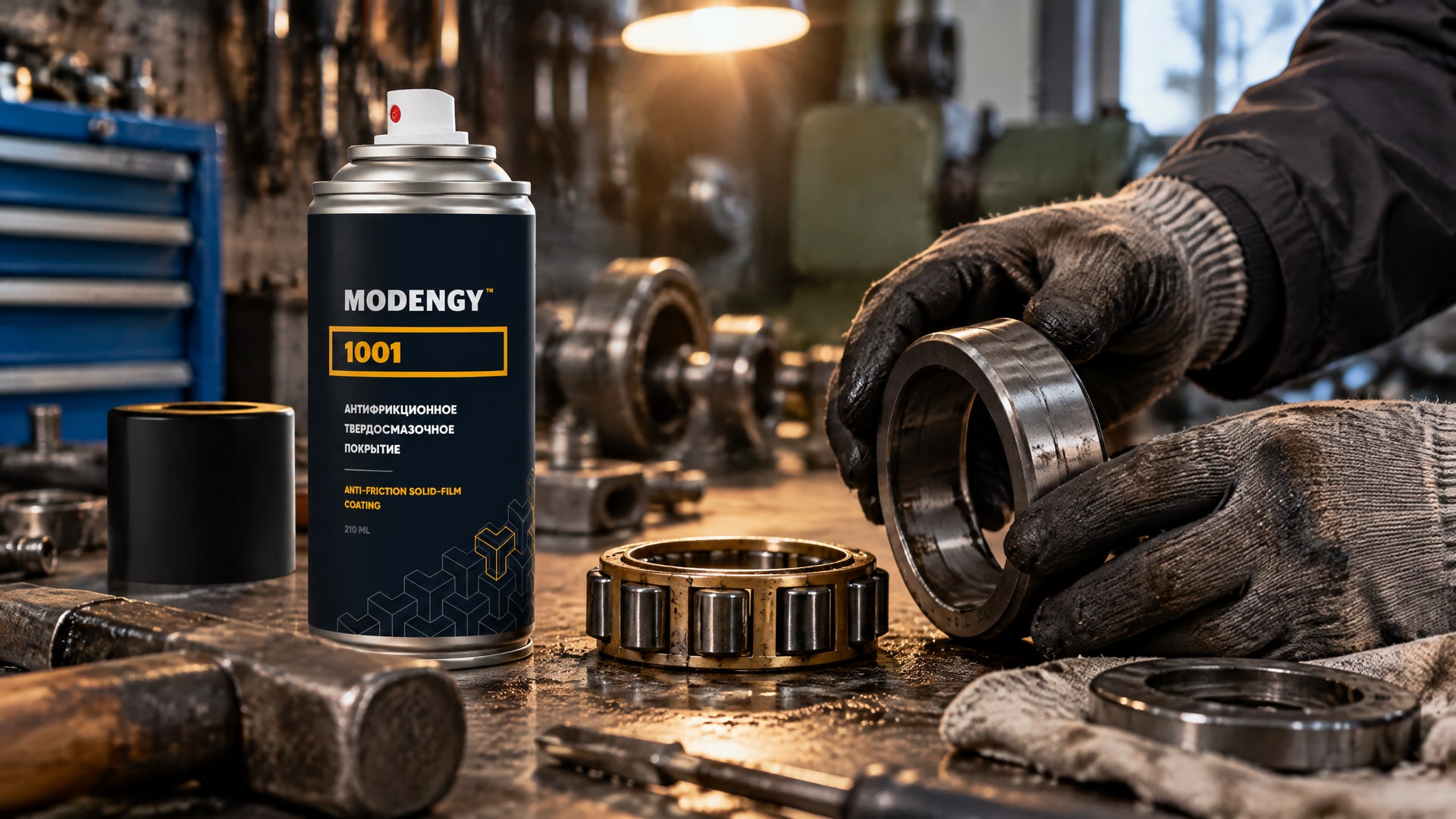

Сценарий: в узле скольжения требуется снизить трение, но замена материала детали не рассматривается. Что учитывают: если подходит решение в виде антифрикционного покрытия, MODENGY 1001 представляет собой твердосмазочное покрытие на основе дисульфида молибдена и графита для узлов трения, работающих в широком диапазоне температур. Итог: покрытие рассматривают как отдельный вариант поверхностного решения, а его применимость оценивают с учетом конструкции и режима работы узла.
Если задача связана не с покрытием, а со смазкой, в качестве отдельного решения рассматривают EFELE Графитовую смазку. Графит в составе смазки помогает предотвращать схватывание и задиры, что актуально для узлов, где требуется снизить трение и износ. Это не заменяет сравнительные испытания бронзографита: материал детали и смазка выполняют разные функции.
Часто задаваемые вопросы
Какие антифрикционные материалы сравнивать в первую очередь?
Сопоставляйте материалы, предназначенные для одинаковой пары трения и рабочей среды. Для бронзографитных составов важны коэффициент трения, износостойкость и прочность. Если один образец испытывали в жидкости, а другой при сухом контакте, прямое сравнение будет некорректным без дополнительных испытаний в одинаковых условиях.
Почему коэффициент трения графита различается в исследованиях?
Значение зависит от марки и формы графита, контртела, скорости, нагрузки и среды. В публикациях встречаются диапазоны 0,1-0,15 и 0,18-0,27, а для графитизированных поверхностей приводятся значения порядка 0,03-0,04. Эти результаты относятся к разным условиям, поэтому их нельзя считать единым нормативным диапазоном.
Достаточно ли низкого коэффициента трения для выбора бронзографита?
Нет. Низкое трение нужно оценивать вместе с износостойкостью и механической прочностью. В исследовании бронзографита отмечено, что избыток твердых включений ухудшает прочностные свойства, хотя такие добавки способны снижать трение. Поэтому при выборе анализируют весь набор характеристик и условия работы узла.
Чем отличаются сухие и жидкостные испытания?
В жидкостной среде графитсодержащая композиция может вести себя иначе, чем при сухом контакте. Для стеклонаполненного бронзографита в водно-гликолевой жидкости после формирования сервовитной пленки сообщен коэффициент трения не выше 0,001. Переносить этот результат на сухой контакт или другую среду нельзя.
Заключение
Сравнительные триботехнические испытания бронзографита информативны, когда материалы проверяют в одинаковых условиях и оценивают не только коэффициент трения, но также износостойкость и прочность. Опубликованные значения для графита заметно различаются, поскольку зависят от контртела, состава, режима и среды. Поэтому минимальная цифра сама по себе не определяет лучший материал.
Следующий шаг для инженера - зафиксировать рабочую пару и среду, затем сверить с ними методику и условия испытаний выбранных образцов. Если данных об износе или прочности нет, для принятия решения потребуется дополнительное сравнение по этим показателям.
