На свойства самосмазывающихся порошковых деталей влияют не только содержание графита, но и его происхождение, химический состав, зольность, форма и размер частиц. Поэтому сравнивать марки графита следует по совокупности параметров и результатам испытаний в условиях, близких к рабочим. Одного значения коэффициента трения или отметки о высокой чистоте недостаточно, чтобы предсказать износ и стабильность детали.
Статья поможет инженерам и специалистам по закупкам оценить, какие данные запрашивать у поставщика сырья и как соотносить их с задачей детали. Разберем, чем отличаются виды графита, как его вводят в порошковую композицию и почему при выборе важны химический анализ, структура материала и режим триботестирования смазки.

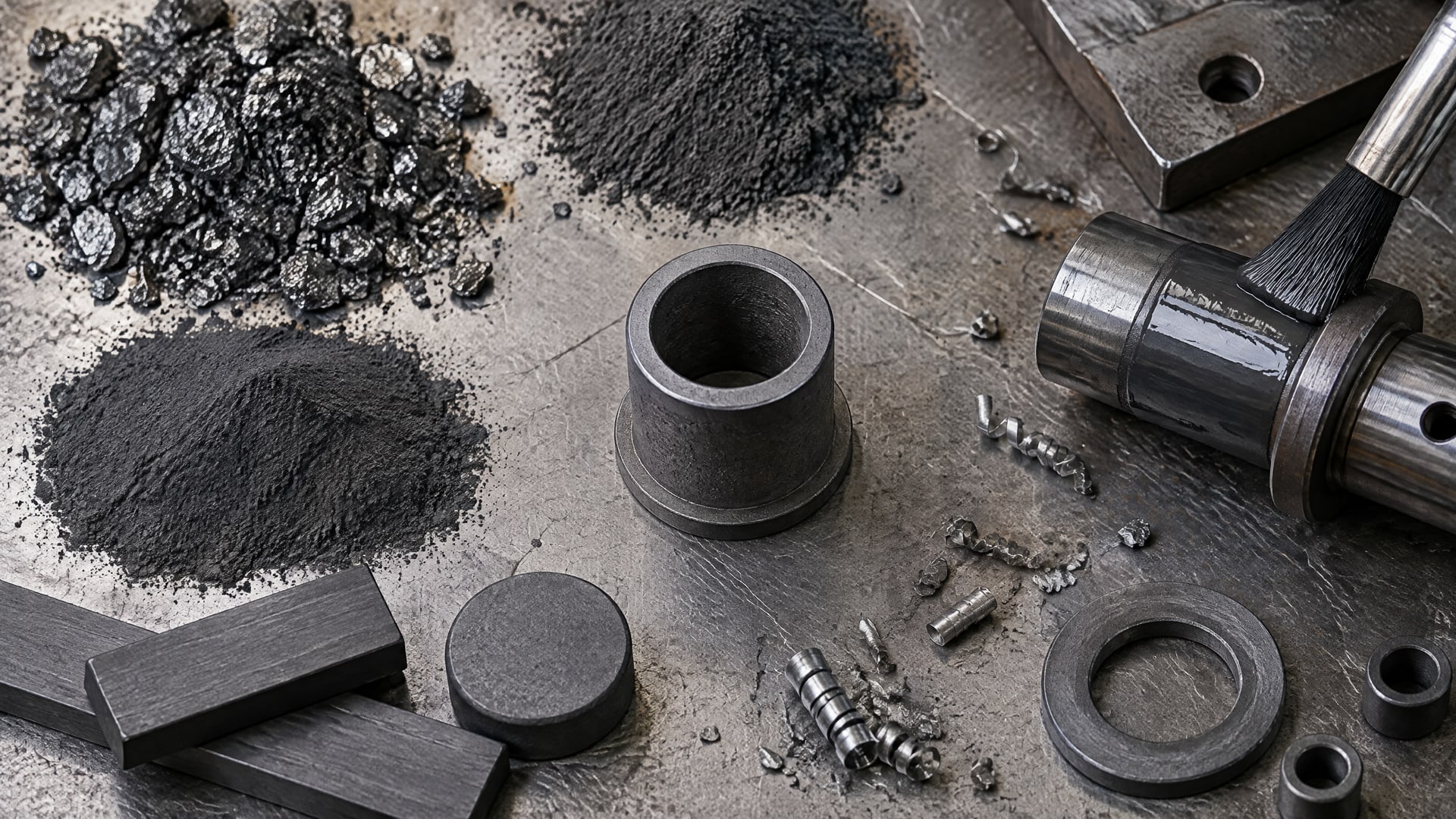

Сравнение марок графита: какие свойства важны для детали
Название марки не раскрывает всех характеристик сырья.
Для сравнения нужно выяснить, что стоит за обозначением у конкретного поставщика: тип графита, его происхождение, химический состав, зольность, гранулометрия и форма частиц. Эти сведения помогают оценить не только смазывающую способность, но и то, насколько воспроизводимыми будут свойства порошковой композиции.
Графит ценят за смазывающую способность, химическую инертность, термостойкость и высокую электрическую проводимость. Его слоистая структура и слабые связи между слоями облегчают их взаимное скольжение. В обзорах по трибологии для графита приводят типичный коэффициент трения 0,1-0,2. Это ориентир для материала, а не гарантия такого же результата в конкретном узле: условия контакта и состав детали меняют картину.
При выборе полезно разделять свойства исходного порошка и характеристики готовой детали. К примеру, высокая чистота может уменьшить влияние нежелательных примесей, но не определяет автоматически форму частиц, их распределение в матрице или качество спекания. Поэтому понятие «чистота графита» нужно рассматривать вместе с остальными параметрами материала.
| Что сравнивать | Почему это важно |
|---|---|
| Происхождение и тип графита | Разные геологические условия формирования связаны с различиями сырья |
| Химический состав и зольность | Помогают оценить примеси и соответствие требованиям к материалу |
| Размер и форма частиц | Влияют на воспроизводимость композиции и взаимодействие с матрицей |
| Результаты триботестирования | Показывают поведение материала при заданных условиях контакта |
Запрашивая паспорт материала, снабженцу стоит уточнить, какие именно характеристики подтверждены химическим анализом, а какие приведены как справочные. Для сравнения поставщиков важно использовать одинаковый набор показателей и одинаковые условия оценки.

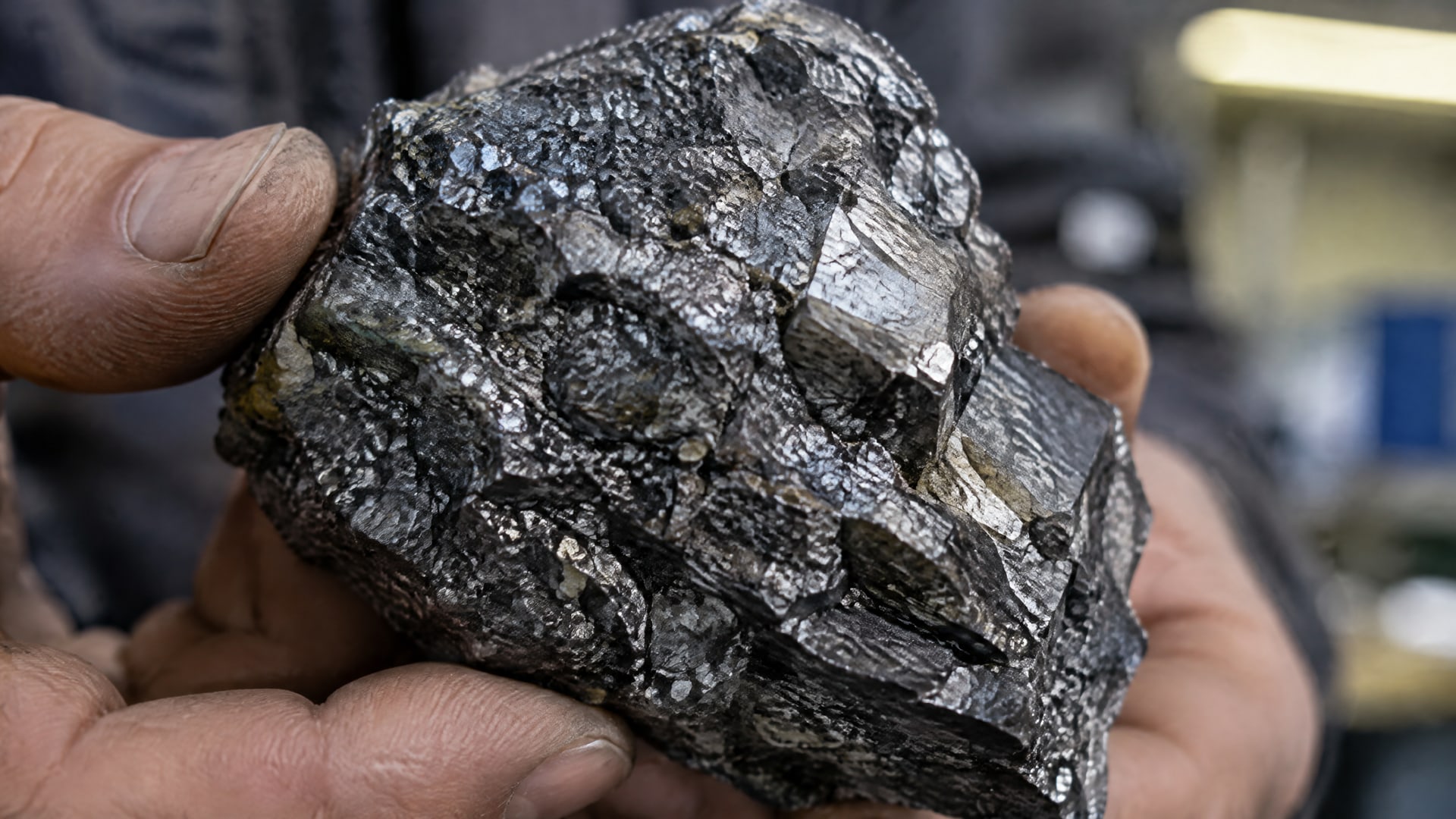

Происхождение графита и структура сырья
Месторождения графита формировались при метаморфизме углеродсодержащих осадочных пород.
Геологическая обстановка определяет тип руды, поэтому сырье из разных источников может иметь разные характеристики. Термально метаморфизованный уголь обычно служит источником аморфного графита.
Аморфный и кристаллический графит нельзя считать взаимозаменяемыми только на основании общего названия. Они различаются происхождением и структурой, что важно учитывать при подборе порошка для конкретной матрицы. Натуральный и кристаллический графит также не всегда используют как конструкционный материал в чистом виде: на применение влияют хрупкость, слоистость и нестабильность механических свойств.
При оценке происхождения сырья не стоит делать вывод о качестве только по географическому источнику. Для технического решения важны данные о конкретной партии и ее характеристиках. Инженеру полезно сопоставить тип графита и результаты испытаний с требованиями к детали, а закупщику - запросить у поставщика подтверждение химического состава, зольности и параметров частиц.
Такой подход помогает избежать упрощенного сравнения «природный против аморфного». Практически значимый вопрос звучит иначе: как конкретное сырье ведет себя в выбранной металлической матрице, при заданной пористости и в рабочем режиме узла?
Чистота графита и свойства порошковой композиции
Содержание примесей и зольность важны для стабильности материала, но высокая чистота не означает автоматически, что графит лучше подойдет для любой детали.
Результат зависит также от размера и формы частиц, их распределения в композиции и совместимости с металлической матрицей. Поэтому показатель чистоты нельзя рассматривать отдельно от остальных характеристик порошка.
Стандарт ASTM B439 Standard Specification for Iron-Base Powder Metallurgy (PM) Bearings описывает железоосновные пористые подшипники, изготовленные прессованием смеси железного порошка с медью, оловом, предварительно легированным бронзовым порошком или графитом и последующим спеканием в защитной атмосфере. Стандарт предусматривает контроль химического состава материала, включая железо, углерод, графит, медь и олово. Это показывает, что важно оценивать состав всей детали, а не только наличие графита.
В порошковой металлургии графит вводят как часть композиции. На итоговые свойства влияют технологический процесс и сохранение требуемой структуры после спекания. Если порошок распределяется в матрице нестабильно или сырье меняет характеристики от партии к партии, результаты по трению и износу могут быть невоспроизводимыми.
Для сравнения характеристик полезно запросить у поставщика:
данные химического анализа и зольности;
сведения о размере и форме частиц;
описание происхождения и типа графита;
результаты испытаний с указанием условий;
информацию о совместимости порошка с выбранной металлической матрицей.
Как проводить триботестирование графита
Один коэффициент трения не описывает работу самосмазывающейся детали полностью.
Помимо трения оценивают износ, пористость, прочность спеченной структуры и соответствие детали рабочему режиму. Типичный диапазон коэффициента трения графита 0,1-0,2 полезен для общего понимания свойств материала, но не заменяет испытаний готовой композиции.
В программе триботестирования фиксируют нагрузку, скорость, температуру, среду и схему контакта. Эти параметры нужно сохранять одинаковыми при сравнении вариантов, иначе различия в результатах нельзя надежно связать с происхождением или чистотой графита. Если в готовой детали меняются металлическая матрица или технологические условия, результаты испытаний исходного порошка не дают полной картины.
Проверять лучше не графит сам по себе, а образцы материала, изготовленные по сопоставимой технологии. Для подшипников и других пористых деталей важны структура после спекания и состояние пор. В бронзовых самосмазывающихся втулках пористую структуру используют как резервуар масла, поэтому оценка материала должна учитывать конструкцию и способ смазывания изделия.
Такой подход делает сравнение марок прикладным: испытания отвечают не на вопрос, какой графит «лучше вообще», а на вопрос, какой вариант обеспечивает требуемое поведение конкретной детали в заданных условиях.
Графит в составе подшипников, покрытий и внешней смазки
Графит может входить непосредственно в порошковую композицию детали или применяться в составе самосмазывающегося покрытия.
Для подшипниковых применений используют специализированные графитсодержащие порошки на никелевой основе, формирующие покрытия для снижения трения. В обоих случаях значение имеет сочетание графита с металлической матрицей, а не только содержание углерода.
Самосмазывающаяся структура детали не отменяет необходимости оценить условия контакта. При высоких нагрузках или риске схватывания отдельная внешняя смазка может выполнять другую функцию, чем графит внутри порошковой композиции. Если узел подвержен таким нагрузкам, EFELE Графитовая смазка рассматривают как решение для устойчивой работы контакта и предотвращения схватывания. Выбор внешнего состава при этом не заменяет проверки материала детали и условий ее эксплуатации.
Если задаче соответствует сухое смазывание и защита от износа в широком диапазоне температур, в качестве отдельного решения применяют антифрикционное твердосмазочное покрытие MODENGY 1001, содержащее дисульфид молибдена и графит. Покрытие и графит в порошковой детали выполняют разные роли, поэтому сопоставлять их следует с учетом конструкции узла и требуемого способа смазывания.
Перед выбором решения инженеру важно разделить три вопроса: как ведет себя графит в составе детали, подходит ли матрица и требуется ли дополнительное смазывание контакта. Это снижает риск приписать порошку свойства, которые зависят от покрытия, внешней смазки или технологии изготовления.
Как выбрать графит для самосмазывающейся детали
Начинать стоит с условий работы узла и требований к детали, а не с одной характеристики порошка.
Определите, что нужно подтвердить: допустимый износ, стабильность трения, прочность спеченной структуры или сохранение пористости. После этого сопоставьте доступные данные о графите с конструкцией и технологией изготовления.
Для корректного выбора используйте последовательность:
Зафиксируйте требования к детали и рабочие условия.
Запросите у поставщика химический анализ, зольность, размер и форму частиц, а также сведения о происхождении графита.
Проверьте совместимость сырья с металлической матрицей и технологией спекания.
Сравните образцы при одинаковой нагрузке, скорости, температуре, среде и схеме контакта.
Оцените не только коэффициент трения, но и износ, пористость и прочность готового материала.
Стандарты помогают задать рамки контроля состава и технологии, но не заменяют испытаний в условиях конкретного применения. ASTM B439 относится к железоосновным порошковым подшипникам, а ASTM B438-13 рассматривает бронзовые самосмазывающиеся втулки, для которых характерны порошковая металлургия и пропитка маслом. При сравнении данных важно не переносить выводы о составе или поведении одного типа материала на другой без проверки.
Часто задаваемые вопросы
Чем отличаются аморфный и кристаллический графит?
Они различаются происхождением и структурой. Аморфный графит обычно связан с термально метаморфизованным углем, тогда как кристаллический графит формируется в иных геологических условиях. Для выбора порошка этого различия недостаточно: нужно также сопоставить химический состав, зольность, параметры частиц и результаты испытаний готовой композиции.
Всегда ли графит высокой чистоты лучше для самосмазывающейся детали?
Нет. Чистота важна для контроля нежелательных примесей, однако она не определяет размер и форму частиц, совместимость с металлической матрицей или свойства детали после спекания. Выбор подтверждают анализом состава и испытаниями материала в условиях, соответствующих применению.
Какие данные запрашивать у поставщика графита?
Запросите сведения о происхождении и типе сырья, химическом анализе, зольности, размере и форме частиц. Для сопоставления марок нужны также результаты триботестирования с описанием нагрузки, скорости, температуры, среды и схемы контакта. Уточните, относятся ли данные к порошку или к готовой композиции.
Достаточно ли сравнить графит по коэффициенту трения?
Нет. Коэффициент трения не показывает сам по себе износ, прочность спеченной структуры и сохранение пористости. Для порошковой детали оценивают готовый материал, поскольку графит работает в составе композиции. Условия испытаний должны быть одинаковыми, иначе сравнение вариантов будет некорректным.
Заключение
Сравнение марок графита для самосмазывающихся порошковых деталей нужно строить по происхождению, химическому составу, зольности, размеру и форме частиц, а также по результатам испытаний готового материала. Ни высокая чистота, ни тип графита сами по себе не гарантируют нужных свойств: важны металлическая матрица, пористость и технология спекания.
Следующий практический шаг - запросить у поставщика полный набор характеристик порошка и провести сопоставимые испытания образцов в условиях, близких к эксплуатации. Так инженер сможет оценить трение и износ детали, а закупщик - сравнить сырье по подтвержденным параметрам, а не только по названию марки.
