Максимальную скорость подшипника определяют не по одному числу оборотов, а с учетом конструкции, диаметра, нагрузки, смазки, уплотнений и теплового режима. Твердосмазочное покрытие само по себе не снимает механические и температурные ограничения узла: при сухой смазке такие решения чаще применяют на низких скоростях, где тепловыделение ограничено.
Статья поможет инженерам и техническим специалистам оценить скоростной режим, а закупщикам - сопоставить требования узла с характеристиками подшипника и смазочной схемы. Разберем скоростной фактор, особенности полимерных опор и условия, при которых стоит рассматривать покрытие или пластичную смазку.
Что означает максимальная скорость подшипника
В каталогах для подшипников качения встречаются два разных показателя.
Опорная скорость связана с тепловыми условиями работы, а предельная скорость учитывает механические ограничения стандартного исполнения. Превышать предельное значение без адаптации конструкции и применения под высокие скорости нельзя.
Предельный режим зависит не только от нагрева. На него также влияют плавность хода, работа уплотнений и центробежные силы. Поэтому два подшипника с одинаковым диаметром могут иметь разные ограничения, а одно каталожное значение не описывает любой вариант монтажа.
При оценке учитывают по меньшей мере следующие условия:
тип подшипника и его конструкцию;
радиальную и осевую нагрузку;
тип смазки и способ ее подачи;
уплотнения и посадки;
тепловой режим узла и условия охлаждения.
Для стандартных глубококанавочных шарикоподшипников в источниках приведены ориентиры скоростного фактора до 1 300 000 min⁻¹·mm для стандартного исполнения, до 1 800 000 min⁻¹·mm для исполнения Ultra и до 2 400 000 min⁻¹·mm для Ultra-Plus. Эти значения относятся к конкретным исполнениям и не служат общей таблицей максимальных оборотов для всех подшипников.
Отдельный ориентир касается консистентной смазки: при благоприятных условиях скоростной фактор порядка 1 · 10⁶ min⁻¹·mm достижим для радиальных шариковых и радиальных роликовых подшипников. Применимость этого уровня нужно проверять для конкретной конструкции и режима, а не переносить на любой узел.
Как рассчитать скоростной фактор подшипника
Скоростной фактор подшипников записывают как n · dм.
Здесь n - скорость вращения в мин⁻¹, а dм - средний диаметр подшипника в мм. Произведение выражают в min⁻¹·mm и используют для сравнения подшипников разного размера по скоростной нагрузке.
Расчет помогает понять, почему одинаковые обороты не означают одинаковый режим. При увеличении среднего диаметра растет значение скоростного фактора, даже если частота вращения остается прежней. Поэтому сравнивать только обороты в минуту без учета размера подшипника недостаточно.
Для стандартных глубококанавочных шарикоподшипников ориентиры составляют до 1 300 000, 1 800 000 и 2 400 000 min⁻¹·mm для трех названных выше исполнений. Это не универсальные пределы для всех типов подшипников: при выборе необходимо сверяться со спецификацией конкретного изделия и проверять тепловые условия.
Скоростной фактор не заменяет расчет нагрузки и теплового режима. Он также не показывает напрямую, как поведет себя покрытие при конкретном контакте. Если узел работает близко к каталожному пределу, дополнительно проверяют смазку, уплотнения, монтаж и нагрузку.

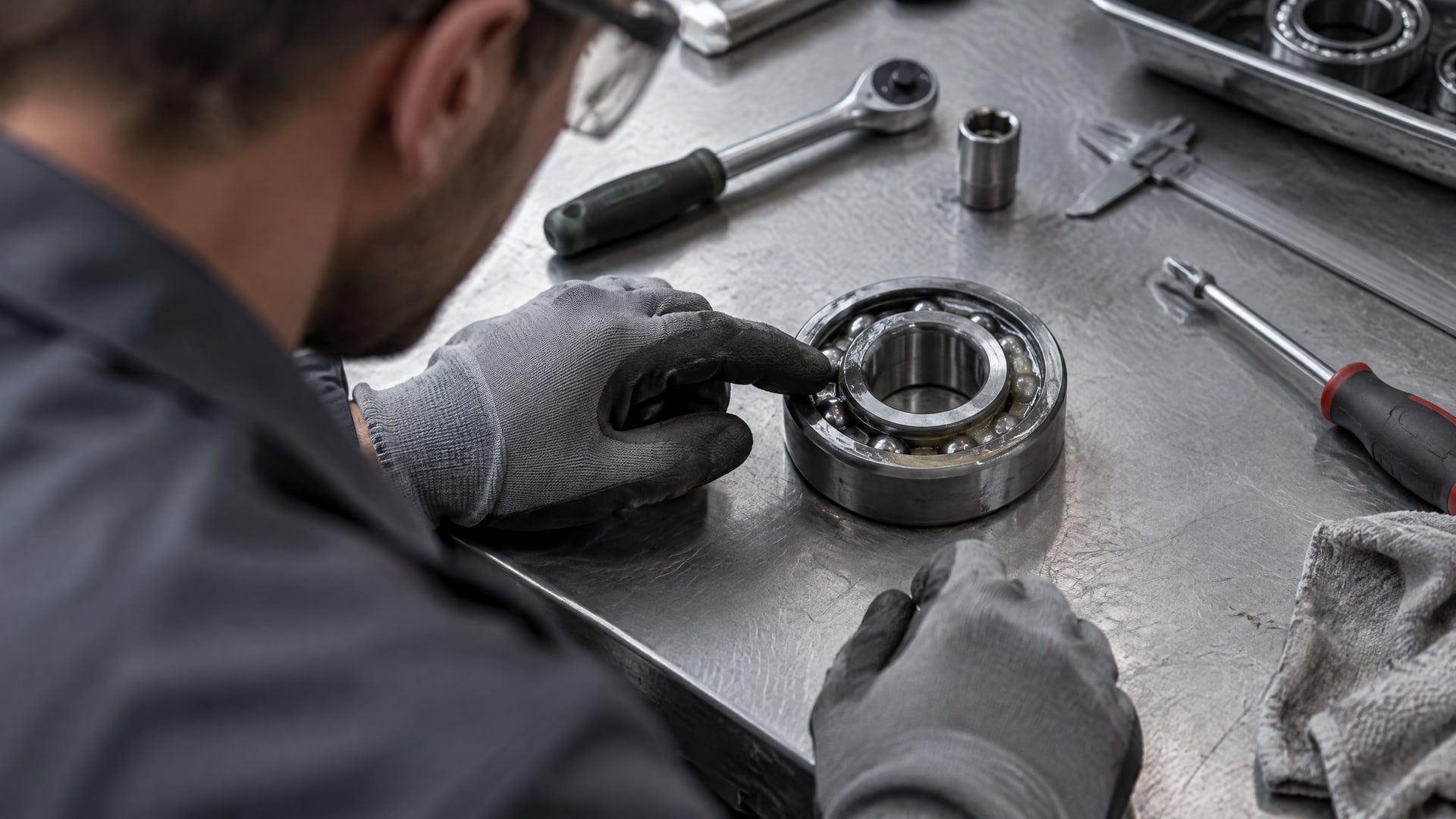

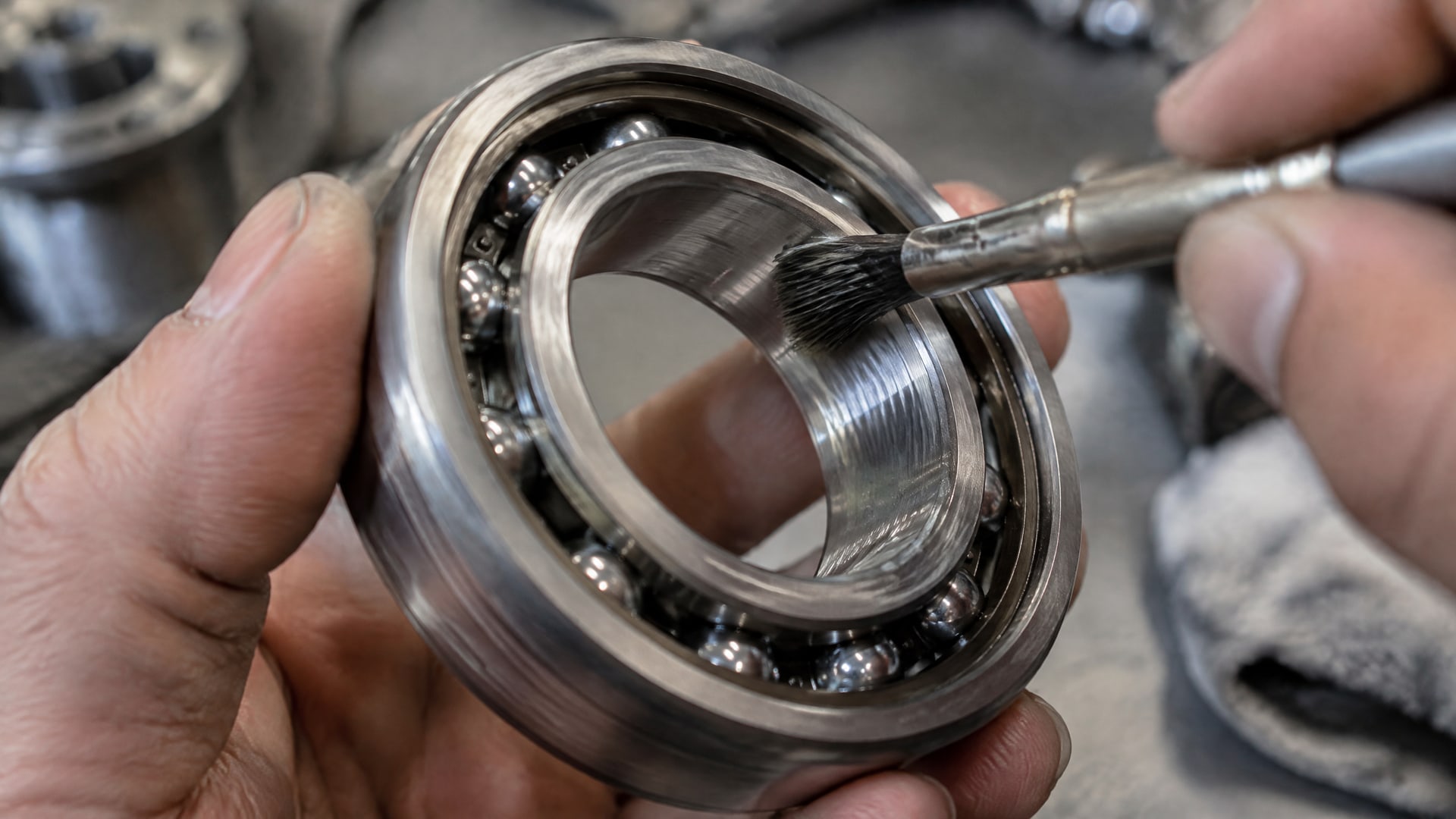

Ограничивает ли твердосмазочное покрытие скорость вращения
Покрытие может изменить условия трения и приработки, но не отменяет механические ограничения подшипника.
В частности, оно не превращает стандартный подшипник в исполнение для высоких скоростей. Для сухой работы с твердыми смазками в источниках отмечены очень низкие скорости и ограниченное тепловыделение как предпочтительные условия.
Скорость вращения и адгезия покрытия - разные характеристики. Адгезия означает сцепление покрытия с поверхностью, но по ней одной нельзя определить допустимые обороты. Для оценки узла нужно учитывать режим контакта, нагрузку, нагрев и совместимость покрытия с конструкцией и смазочной схемой.
Если скорость превышает 70% от табличной предельной скорости, требуется смазка или масло, рассчитанные на высокоскоростной режим, и повторная проверка условий работы. Это не означает, что любое покрытие нужно заменить: решение зависит от задачи и допустимого теплового режима.
Перед выбором покрытия проверьте:
задан ли режим сухой работы или предусмотрена дополнительная смазка;
соответствует ли скорость области применения покрытия;
как нагрузка и продолжительность работы влияют на нагрев;
предусмотрена ли проверка подшипника в реальной конструкции.

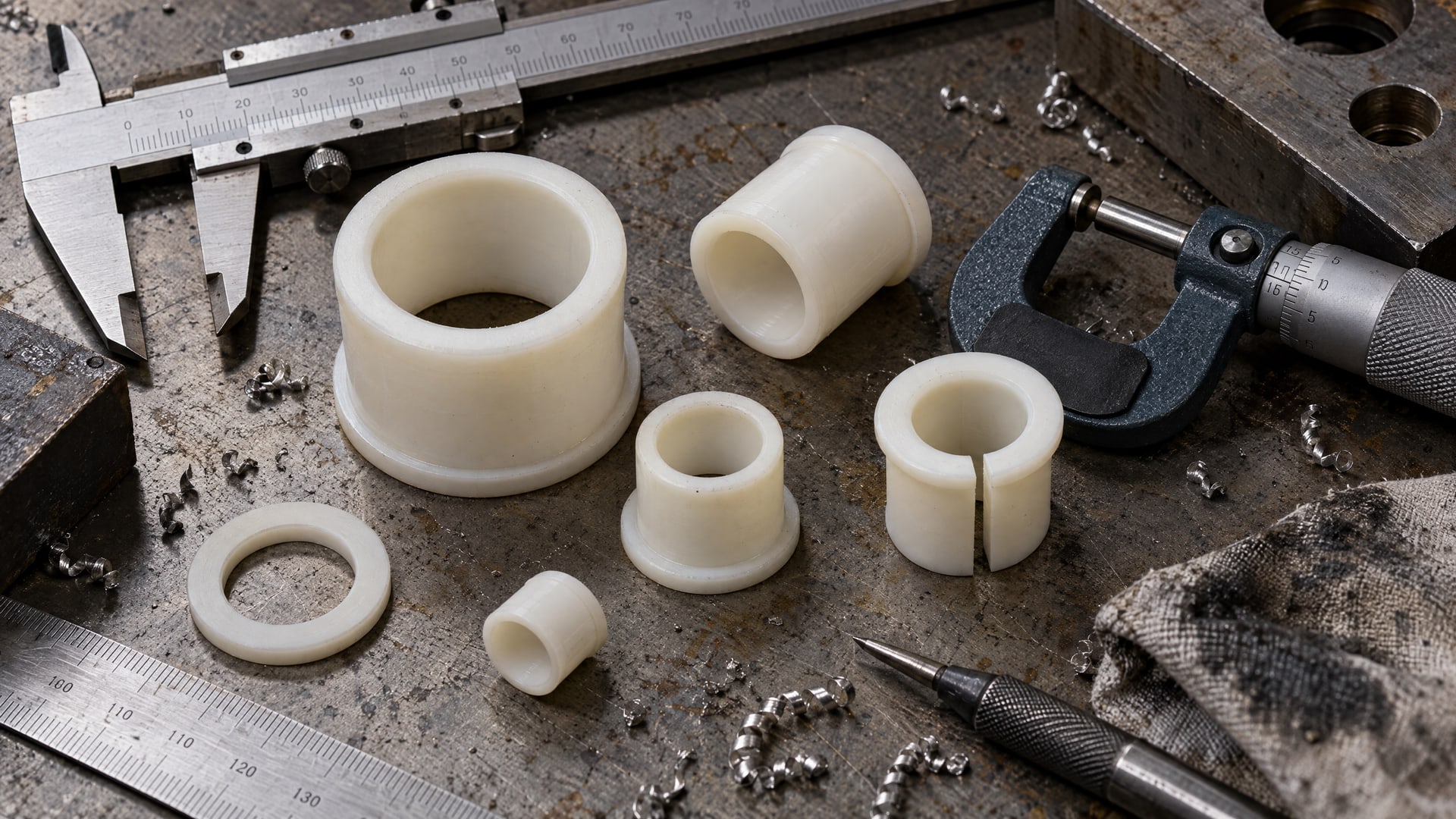

Полиамидные подшипники: обороты и линейная скорость
Для полимерных подшипников оценка только по оборотам не дает полной картины.
При выборе учитывают линейную скорость скольжения и произведение давления на скорость p · v. Оно связывает нагрузку на контакт с интенсивностью движения и помогает оценить рабочий режим конкретной опоры.
В источниках приведены разные примеры для отдельных материалов и конструкций. Для одного полиамидного решения указана линейная скорость до 6 м/с, а для нагруженных термопластичных полиамидных материалов - скорости скольжения до 2 м/с при контактном давлении выше 50 MPa в определенных составах. Эти ориентиры нельзя считать общими пределами для всех полиамидных подшипников.
Для конкретной модели также может быть указан параметр p · v. Например, в одном случае для нерегулярной смазки приведено значение 31 N/cm²·m/s. Оно относится к определенной модели и условиям применения, а не ко всем пластиковым подшипникам.
Поэтому запрос «полиамидные подшипники обороты» нужно переводить в параметры реального узла: диаметр, частоту вращения, скорость скольжения и нагрузку. Затем проверяют допустимые значения для выбранного материала и конструкции, а также фактический нагрев и износ.
Как выбрать смазочную схему для высоких оборотов
Смазка должна соответствовать скорости, нагрузке и тепловому режиму.
Если подшипник работает близко к предельному значению, ориентироваться только на общую характеристику состава недостаточно: проверяют рекомендации для конкретного типа подшипника и способа подачи смазки.
| Решение | Где рассматривают | Ограничение при выборе |
|---|---|---|
| Твердосмазочное покрытие | Сухая работа и режимы с ограниченным тепловыделением | Само по себе не повышает предельную скорость подшипника; сухая работа чаще подходит для низких скоростей |
| Литиевая смазка | Когда конструкция и условия допускают применение пластичной смазки | Допустимый режим зависит от конкретного подшипника, смазки и тепловых условий |
| Молибденовая паста | Для задач, где требуется пастообразный состав с твердым смазочным компонентом | Не следует считать ее универсальной заменой смазки для высокоскоростного подшипника |

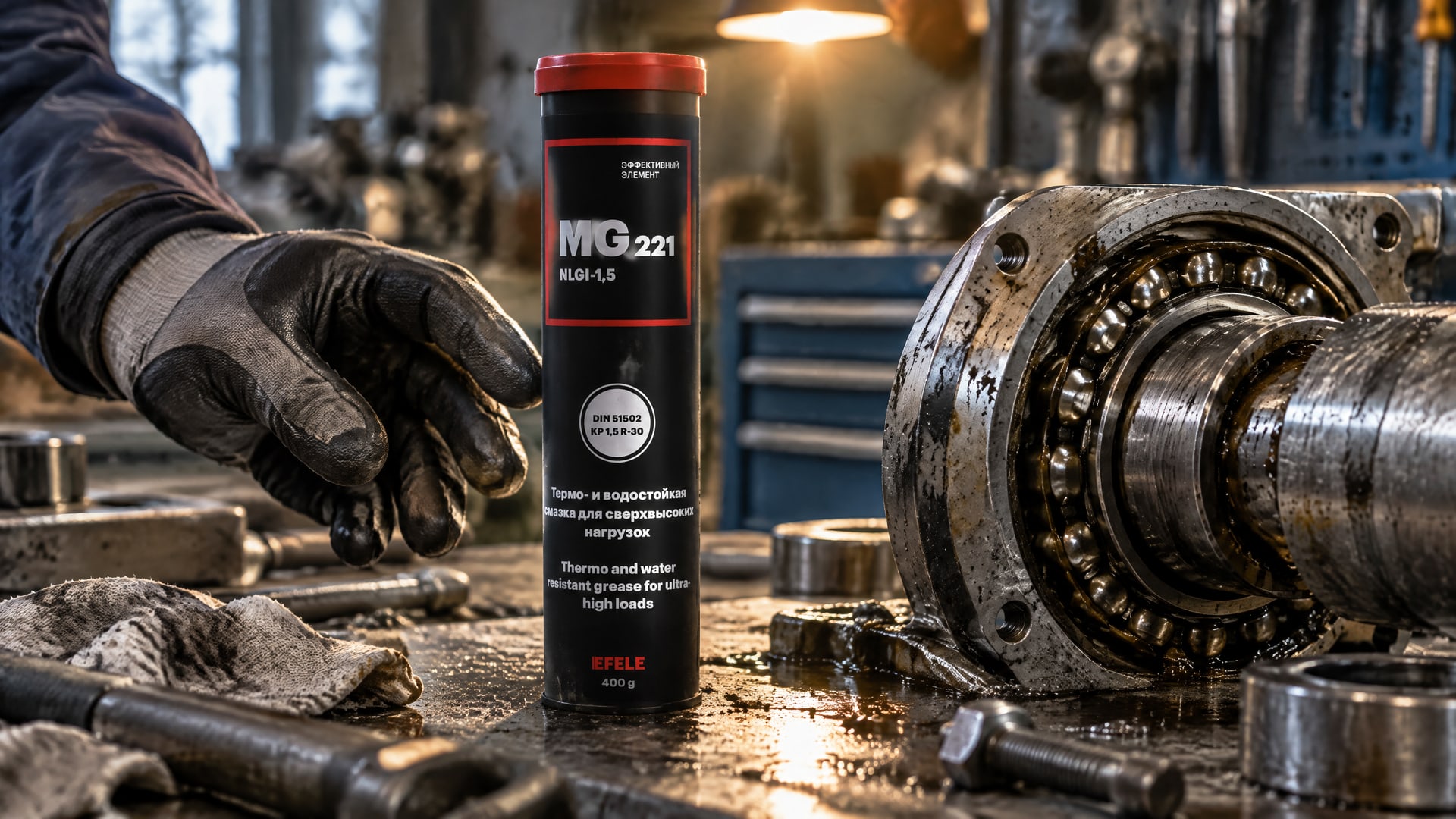

| EFELE MG-221 | Многофункциональная термостойкая смазка, которую можно рассматривать как альтернативу покрытию при подходящих условиях эксплуатации | Подходит не для любого узла: выбор зависит от требуемого режима и совместимости со смазочной схемой |
| EFELE MG-252 | Универсальная термостойкая смазка с высоким скоростным фактором для подшипников на высоких оборотах | Высокий скоростной фактор не отменяет проверки нагрузки, нагрева и ограничений самого подшипника |
При благоприятных условиях для радиальных шариковых и радиальных роликовых подшипников со смазкой приводится ориентир порядка 1 · 10⁶ min⁻¹·mm. Если скорость превышает 70% от табличного предела, нужно отдельно проверить пригодность смазки для высокоскоростной работы и повторно оценить тепловой режим.
Выбирая между покрытием и смазкой, сначала определяют требуемый режим узла. Покрытие может быть уместно для сухой работы, а смазка - когда конструкция предусматривает ее применение и важен скоростной режим. Одно решение не является универсально лучшим: важны условия контакта и ограничения подшипника.
Как проверить режим до закупки
До заказа подшипника или покрытия инженер сверяет расчетные обороты и скоростной фактор с данными на конкретное исполнение.
Если речь идет о полимерной опоре, дополнительно проверяет линейную скорость и p · v. Для близкого к верхнему пределу режима учитывает нагрузку, нагрев, уплотнения и способ смазки.
Практический порядок проверки:
Определить тип узла: подшипник качения или скольжения.
Уточнить частоту вращения, средний диаметр, нагрузку и продолжительность работы.
Сопоставить скоростной фактор с данными конкретного подшипника.
Для полимерного подшипника проверить допустимые линейную скорость и p · v.
Уточнить, рассчитана ли смазочная схема на выбранную скорость.
При приближении к предельному режиму проверить температуру и работу узла в сборе.
Для повышения скорости иногда требуется специальное исполнение подшипника или изменение конструкции и системы смазки. Например, в таблицах для отдельных типов подшипников приводятся поправочные коэффициенты 2,5 для радиальных шарикоподшипников и конических роликоподшипников, 2 для цилиндрических и игольчатых, 1,5 для сферических роликоподшипников. Эти коэффициенты нельзя механически применять без проверки типа подшипника и условий работы.
Такой порядок особенно важен, когда закупщик сопоставляет изделия по одному параметру из каталога. Если значение близко к пределу, перед заказом нужно подтвердить применимость конструкции, смазки и покрытия для фактической нагрузки и теплового режима.
Часто задаваемые вопросы
Как определить максимальную скорость вращения подшипника 6204?
Точное значение нужно брать из каталога для конкретного исполнения подшипника 6204. На него влияют смазка, уплотнения, нагрузка и тепловые условия. Одних обозначения и оборотов недостаточно: дополнительно рассчитывают скоростной фактор и проверяют, относится ли табличное значение к нужной смазочной схеме.
Увеличивает ли твердосмазочное покрытие максимальную скорость подшипника?
Не автоматически. Покрытие может влиять на трение и приработку, но не отменяет механические ограничения подшипника и требования к тепловому режиму. Сухая работа с твердыми смазками чаще подходит для низких скоростей и ограниченного тепловыделения. Применимость покрытия проверяют для конкретной конструкции и нагрузки.
Что важнее для полимерного подшипника: обороты или линейная скорость?
Обороты сами по себе не описывают рабочий режим полимерной опоры. Учитывают линейную скорость скольжения и произведение давления на скорость p · v, а также нагрузку и нагрев. Допустимые значения зависят от материала и конструкции, поэтому их сверяют с данными конкретного изделия.
Что показывает фактор скорости подшипников?
Скоростной фактор n · dм - это произведение частоты вращения в мин⁻¹ на средний диаметр подшипника в мм. Его используют, чтобы сопоставлять скоростную нагрузку подшипников разных размеров. Показатель не заменяет проверку нагрузки, температуры, уплотнений и типа смазки.
Заключение
Максимальная скорость подшипника зависит от его исполнения и условий работы, а не только от оборотов. Твердосмазочное покрытие не отменяет предельных механических и тепловых режимов; для полимерных опор дополнительно проверяют линейную скорость и p · v.
Следующий шаг - определить тип узла, частоту вращения, диаметр и нагрузку, затем сверить скоростной фактор и смазочную схему с документацией на конкретный подшипник. Если рабочий режим близок к каталожному пределу, подтвердите его расчетом и проверкой узла в сборе.
